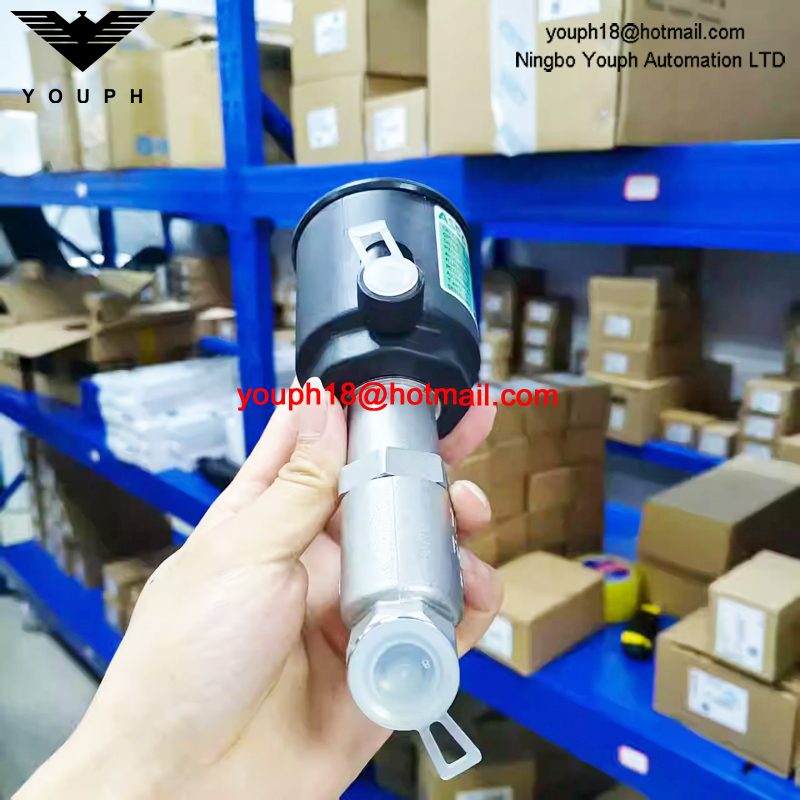

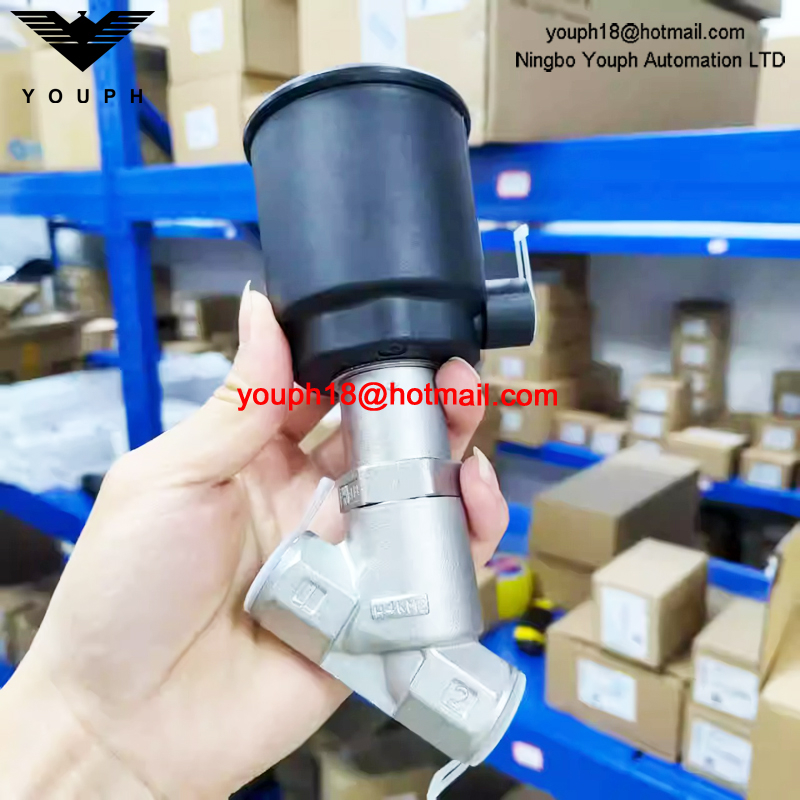

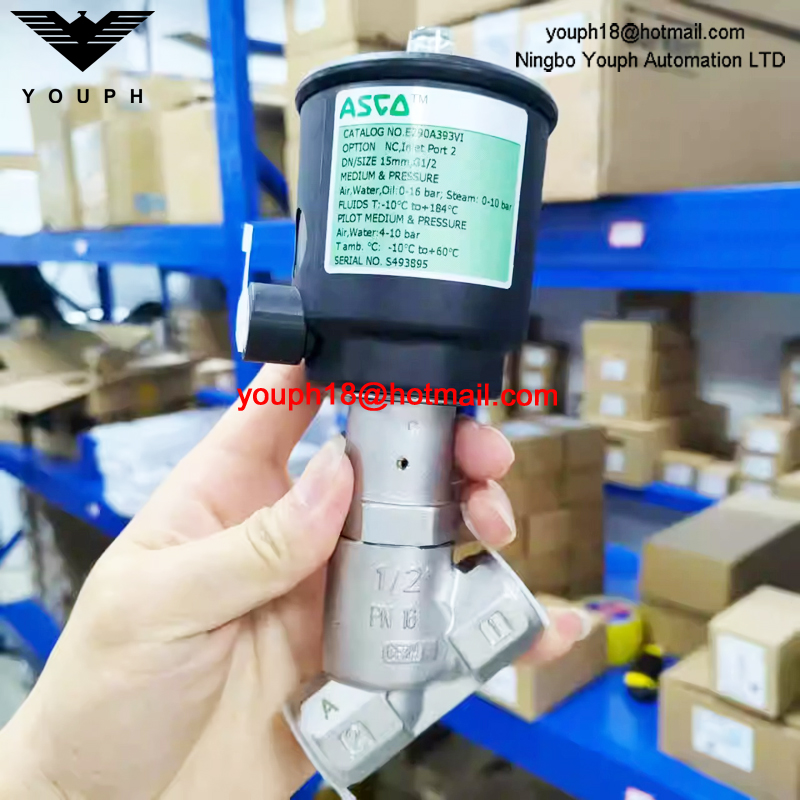

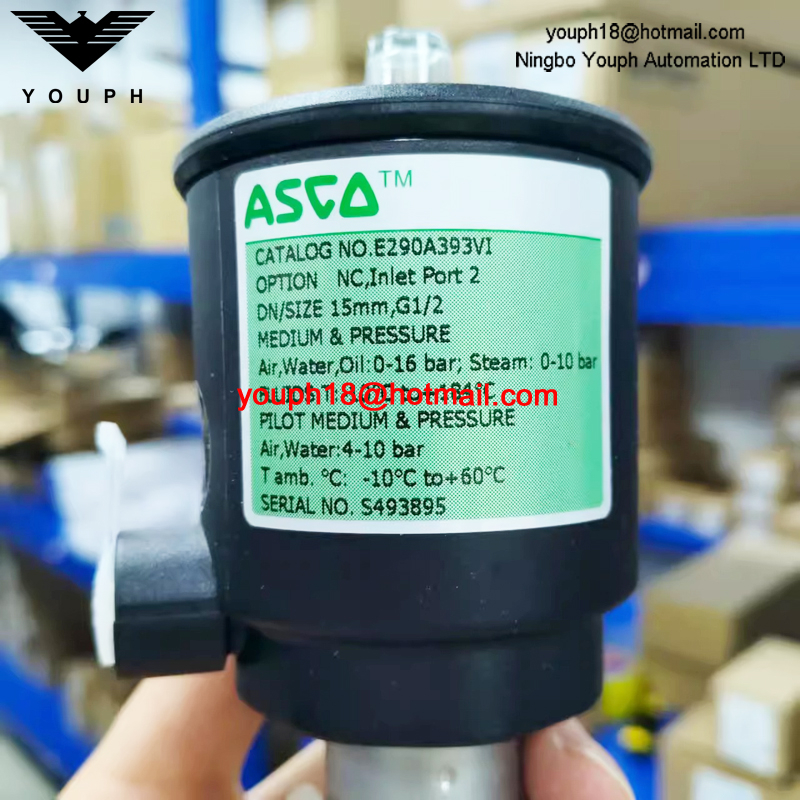

ASCO E290A393 E290A393VI Entrada EMERSON con puerto de 15 mm debajo de la VÁLVULA de asiento en ángulo SS del disco

ASCO E290A393 E290A393VI Entrada EMERSON con puerto de 15 mm debajo de la VÁLVULA de asiento en ángulo SS del disco

CARACTERÍSTICAS

1. Alto flujo debido al diseño de asiento en ángulo

2. Diseño anti-Waterhammer (entrada de fluido debajo del disco)

3. Funcionamiento en vacío hasta 10-2 mbar4. Amplia gama de operadores tipo pistón (32 - 50- 63 - 90 -125 mm de diámetro) giratorios 360°, para un rendimiento máximo a diferentes presiones piloto mínimas

5. Caja de relleno sin mantenimiento de alto rendimiento

6. Las válvulas satisfacen la Directiva de equipos de presión 2014/68/EU, Categoría 1 (DN> 25) o el artículo 4.3 (DN ≤ 25)

7. Las válvulas de conformidad con IEC 61508 estándar (Versión de la Ruta 2H 2010) certificadas con niveles de integridad: SIL 2 para HFT = 0

GENERAL

Presión máxima permitida:  16 bar

Rango de temperatura ambiente: -10 ° C a +60 ° C

Max. Presión del piloto: 10 bar

Fluido piloto: aire o agua filtrada (1)

Temperatura del fluido piloto: -10 ° C a +60 ° C

Máxima viscosidad: 600 CST (mm2/s)

Especificación

INSTALACIÓN

1. Las válvulas se pueden montar en cualquier posición sin afectar la operación

2. Compatible con ASTM 1, 2 y 3 aceites

3. Verifique el rango de temperatura del cuerpo de la válvula y las válvulas piloto solenoides para su idoneidad. Para la probabilidad de falla, contáctenos

4. Las conexiones de la tubería (G*) tienen un hilo de combinación estándar de acuerdo con ISO 228/1 e ISO 7/1

5. Las instrucciones de instalación/mantenimiento se incluyen con cada válvula

Opciones y accesorios

1. Caja de señalización o unidad de señalización compacta

2. Limitador de carrera para abrir

3. Dispositivo de seguridad manual

4.  Aplicaciones de vacío hasta 1,33 10-3 mbar

5. Placa adaptadora para piloto de montaje de almohadilla namur (solo operadores de 63-90-125 mm)

6. Servicio de oxígeno (excepto DN 65), presión limitada a 15 bar, temperatura limitada a + 60 ° C

7. Tratamiento de pasivación NET-INOX sobre cuerpo de válvula de acero inoxidable

8. Indicador óptico de posición en operadores de 32-50 mm, función NC

9. Versiones de ATEX 2014/34/UE para atmósferas potencialmente explosivas (www.asco.com)

10. Otras conexiones de tubería están disponibles a pedido

Dimensión

E290A792 Válvula de asiento de ángulo operado por presión.pdf
