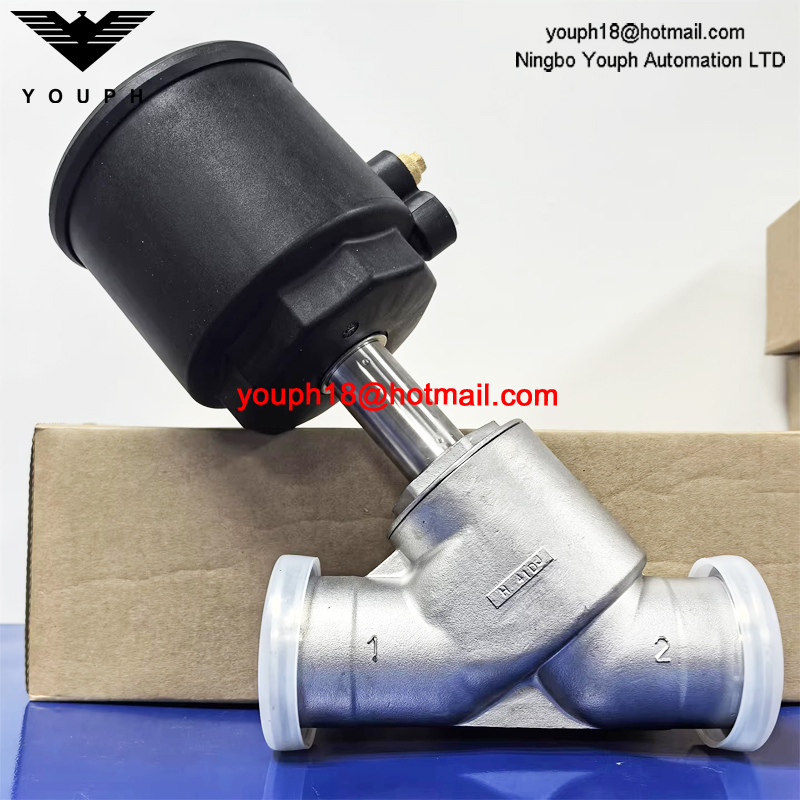

ASCO XS290A156 TPL: 24045 40 mm 64 mm Serie E290 VÁLVULA de asiento en ángulo de acero inoxidable de 2/2 vías

ASCO XS290A156 TPL: 24045 40 mm 64 mm Serie E290 VÁLVULA de asiento en ángulo de acero inoxidable de 2/2 vías

CARACTERÍSTICAS

1. Alto flujo debido al diseño de asiento en ángulo

2. Diseño anti-Waterhammer (entrada de fluido debajo del disco)

3. Las válvulas cumplen la Directiva de equipos a presión 2014/68/UE, categoría 1 (DN > 25) o el artículo 4.3 (DN ≤ 25).

5. Caja de relleno sin mantenimiento de alto rendimiento

6. Las válvulas de conformidad con la norma IEC 61508 (versión 2010 ruta 2H) certificadas con niveles de integridad: SIL 2 para HFT = 0

7. Funcionamiento en vacío hasta 10-2 mbar4. Amplia gama de operadores tipo pistón (32 - 50- 63 - 90 -125 mm de diámetro) giratorios 360°, para un rendimiento máximo a diferentes presiones piloto mínimas

GENERAL

1. Presión máxima permitida:  16 bar

2. Rango de temperatura ambiente: -10°C a +60°C

3. Máx. presión piloto: 10 bar

4. Fluido piloto: aire o agua filtrados (1)

5. Temperatura del fluido piloto: -10°C a +60°C

6. Viscosidad máxima: 600 cSt (mm2/s)

Opciones y accesorios

1. Caja de señalización o unidad de señalización compacta

2. Placa adaptadora para piloto de montaje en plataforma NAMUR (solo operadores de 63-90-125 mm)

3. Dispositivo de seguridad manual

4. Aplicaciones de vacío hasta 1,33 10-3 mbar

5. Versiones ATEX 2014/34/EU para atmósferas potencialmente explosivas (www.asco.com)

6. Servicio de oxígeno (excepto DN 65), presión limitada a 15 bar, temperatura limitada a + 60 ° C

7. Tratamiento de pasivación NET-INOX sobre cuerpo de válvula de acero inoxidable

8. Indicador óptico de posición en operadores de 32-50 mm, función NC

9. Limitador de carrera para apertura

10. Otras conexiones de tubería están disponibles a pedido

INSTALACIÓN

1. Las válvulas se pueden montar en cualquier posición sin afectar la operación

2. Compatible con ASTM 1, 2 y 3 aceites

3. Verifique el rango de temperatura del cuerpo de la válvula y las válvulas piloto solenoides para su idoneidad. Para la probabilidad de falla, contáctenos

4. Las conexiones de la tubería (G*) tienen un hilo de combinación estándar de acuerdo con ISO 228/1 e ISO 7/1

5. Las instrucciones de instalación/mantenimiento se incluyen con cada válvula

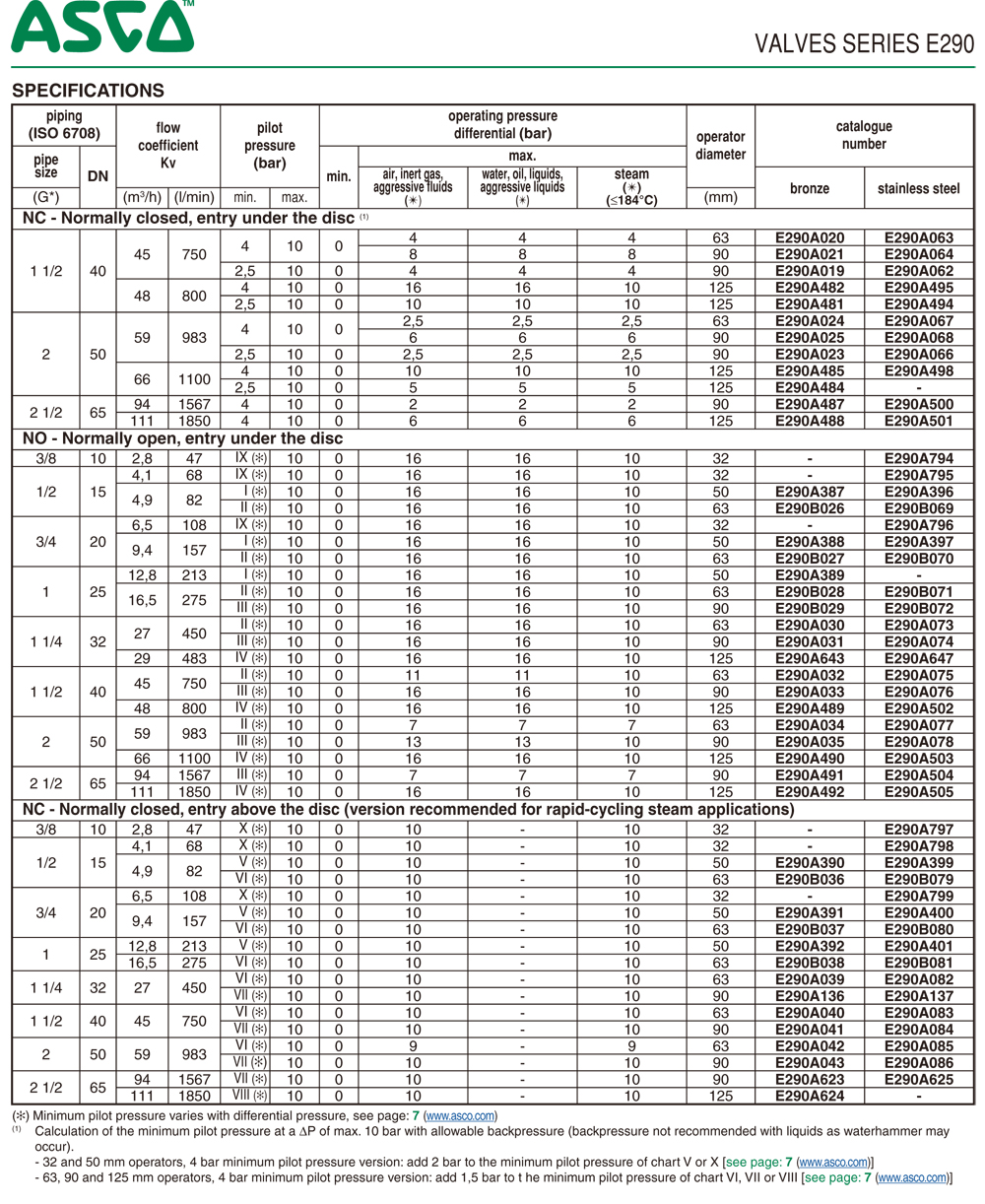

Especificación

Dimensión

E290A792 Válvula de asiento de ángulo operado por presión.pdf
