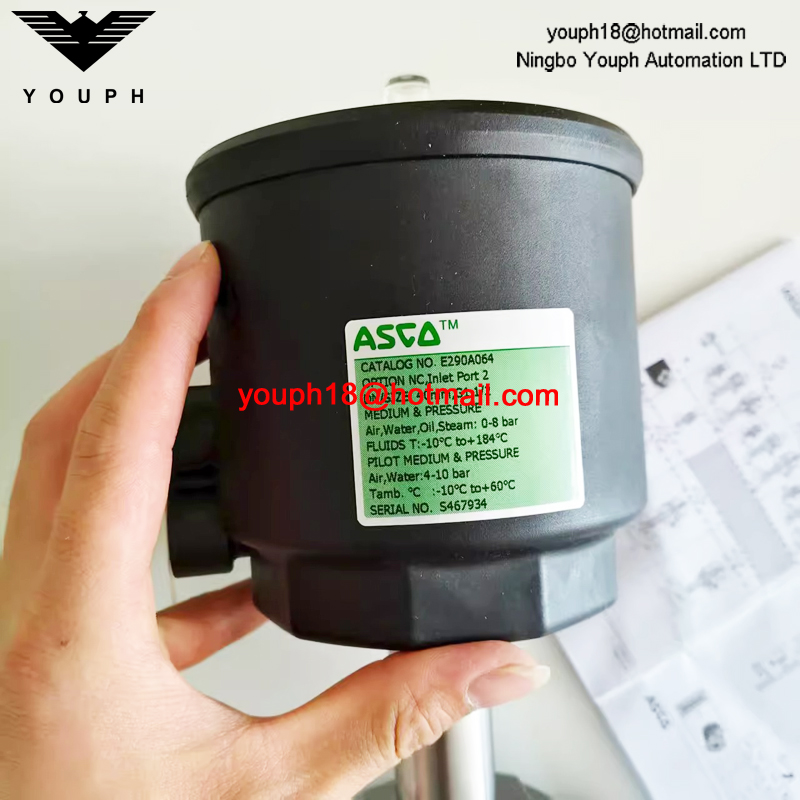

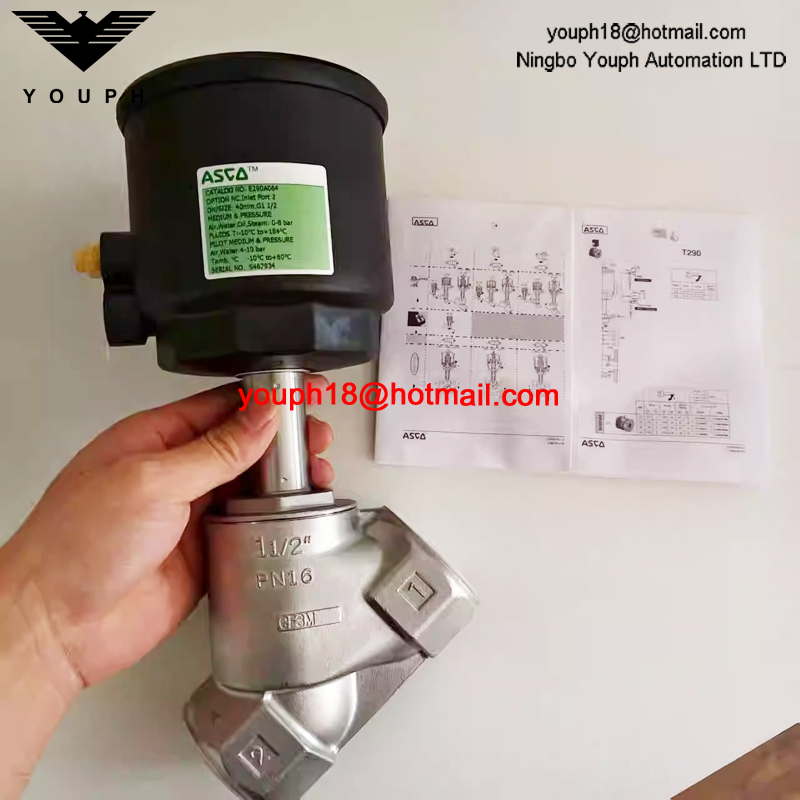

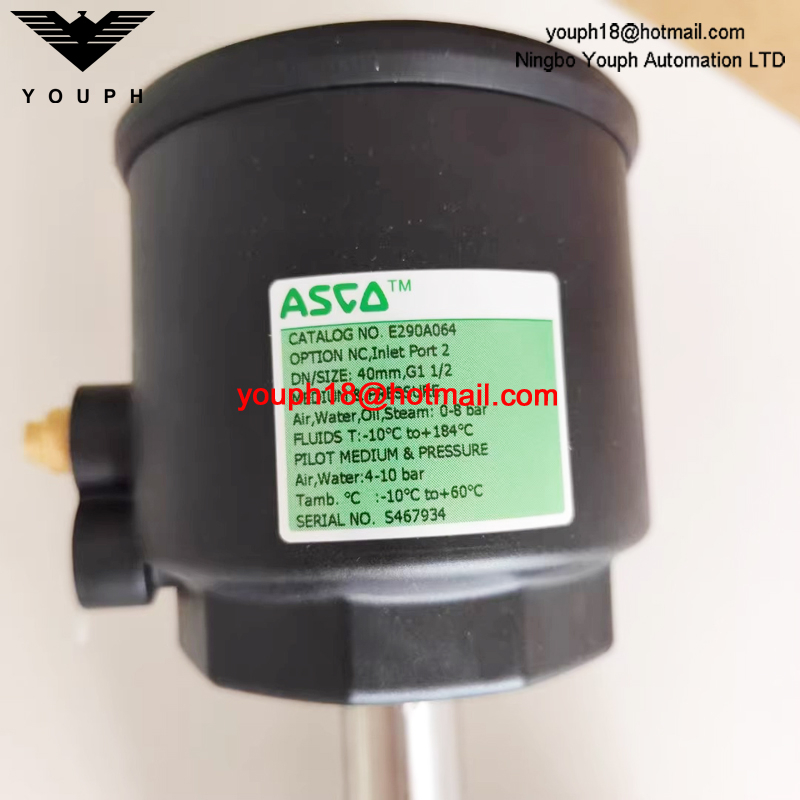

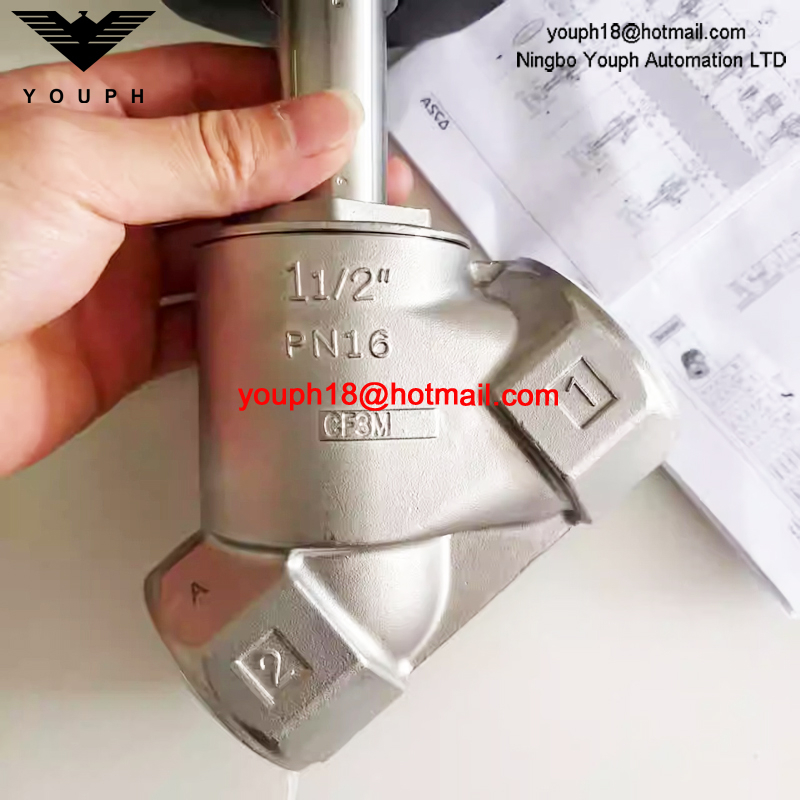

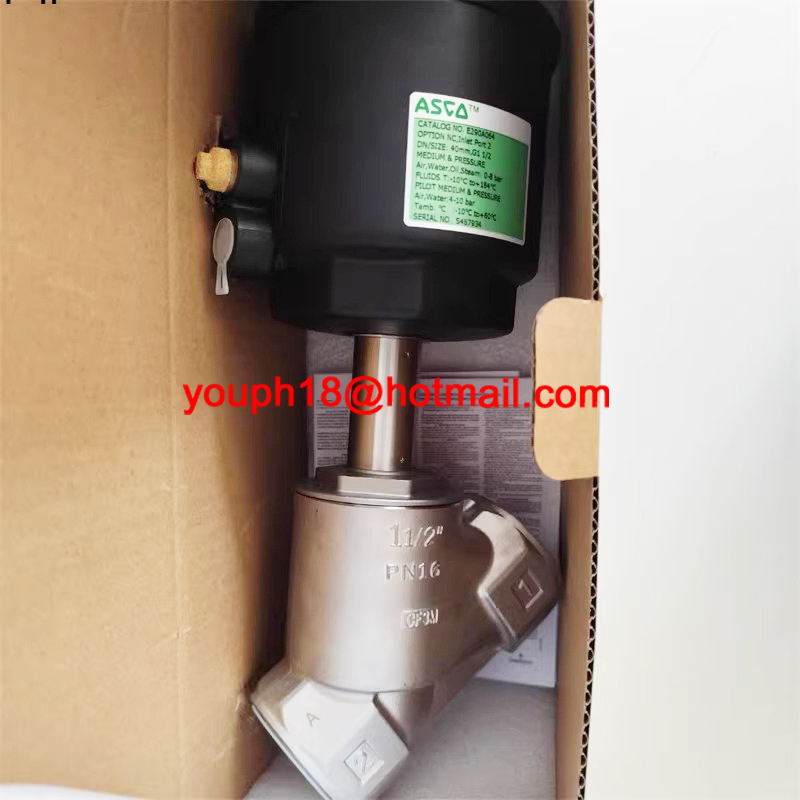

EMERSON ASCO E290A064 40 mm 1-1/2 VÁLVULA de asiento en ángulo accionada por presión de acero inoxidable AISI 316L

ASCO E290A064 VÁLVULA de asiento en ángulo accionada por presión de acero inoxidable AISI 316L de 40 mm 1-1/2

CARACTERÍSTICAS

1. Alto flujo debido al diseño del asiento en ángulo

2. Diseño anti-golpe de ariete (entrada de fluido debajo del disco)

3. Funcionamiento en vacío hasta 10-2 mbar

4. Amplio rango de operadores de tipo pistón (32 - 50-63 - 90-125 mm de diámetro) rotatable hasta 360 °, para un rendimiento máximo a diferentes presiones mínimas de piloto

5. Caja de relleno sin mantenimiento de alto rendimiento

6. Las válvulas satisfacen la Directiva de equipos de presión 2014/68/EU, Categoría 1 (DN> 25) o el artículo 4.3 (DN ≤ 25)

7. Las válvulas de conformidad con IEC 61508 estándar (Versión de la Ruta 2H 2010) certificadas con niveles de integridad: SIL 2 para HFT = 0

GENERAL

Presión máxima permitida:  16 bar

Rango de temperatura ambiente: -10 ° C a +60 ° C

Máxima viscosidad: 600 CST (mm2/s)

Fluido piloto: aire o agua filtrada (1)

Max. Presión del piloto: 10 bar

Temperatura del fluido piloto: -10 ° C a +60 ° C

Especificación

Opciones y accesorios

1. Caja de señalización o unidad de señalización compacta

2. Limitador de carrera para abrir

3. Dispositivo de seguridad manual

4. Indicador de posición óptica en operadores de 32-50 mm, función NC

5. Placa adaptadora para piloto de montaje de almohadilla namur (solo operadores de 63-90-125 mm)

6. Servicio de oxígeno (excepto DN 65), presión limitada a 15 bar, temperatura limitada a + 60 ° C

7. Aplicaciones de vacío hasta 1.33 10-3 MBAR

8. Tratamiento de pasivación net-inox en válvula corporal de acero inoxidable

9. Versiones de ATEX 2014/34/UE para atmósferas potencialmente explosivas (www.asco.com)

10. Otras conexiones de tubería están disponibles a pedido

INSTALACIÓN

1. Las válvulas se pueden montar en cualquier posición sin afectar la operación

2. Compatible con ASTM 1, 2 y 3 aceites

3. Verifique el rango de temperatura del cuerpo de la válvula y las válvulas piloto solenoides para su idoneidad. Para la probabilidad de falla, contáctenos

4. Las conexiones de la tubería (G*) tienen un hilo de combinación estándar de acuerdo con ISO 228/1 e ISO 7/1

5. Las instrucciones de instalación/mantenimiento se incluyen con cada válvula

Dimensión

E290A792 Válvula de asiento de ángulo operado por presión.pdf
