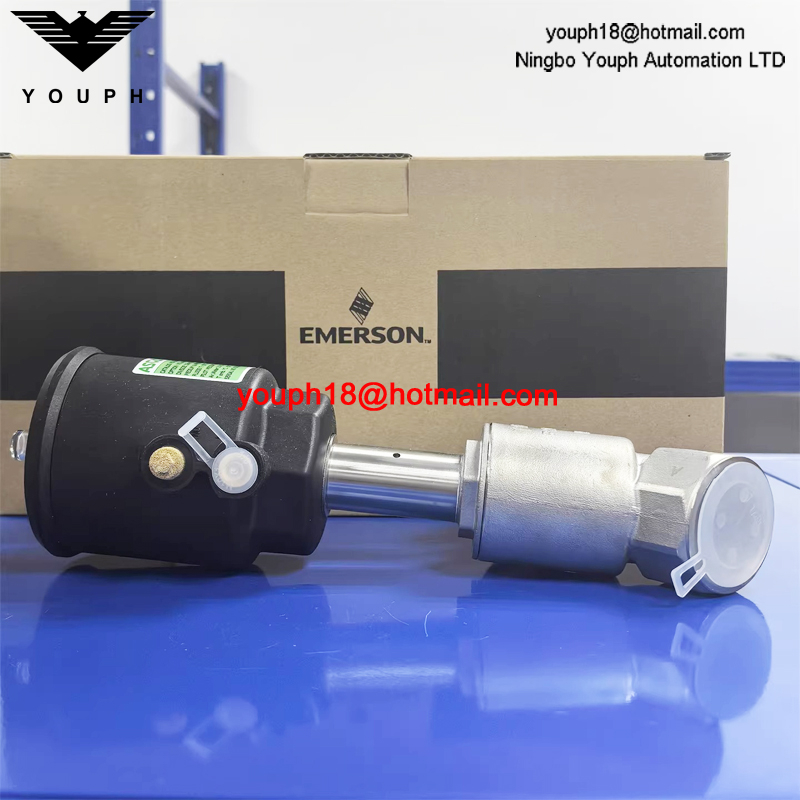

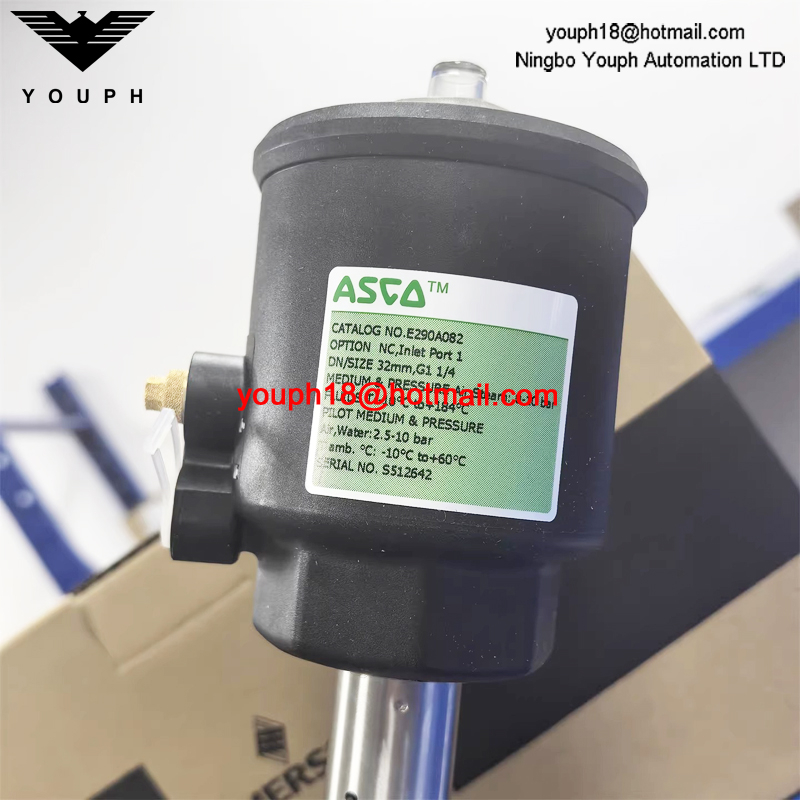

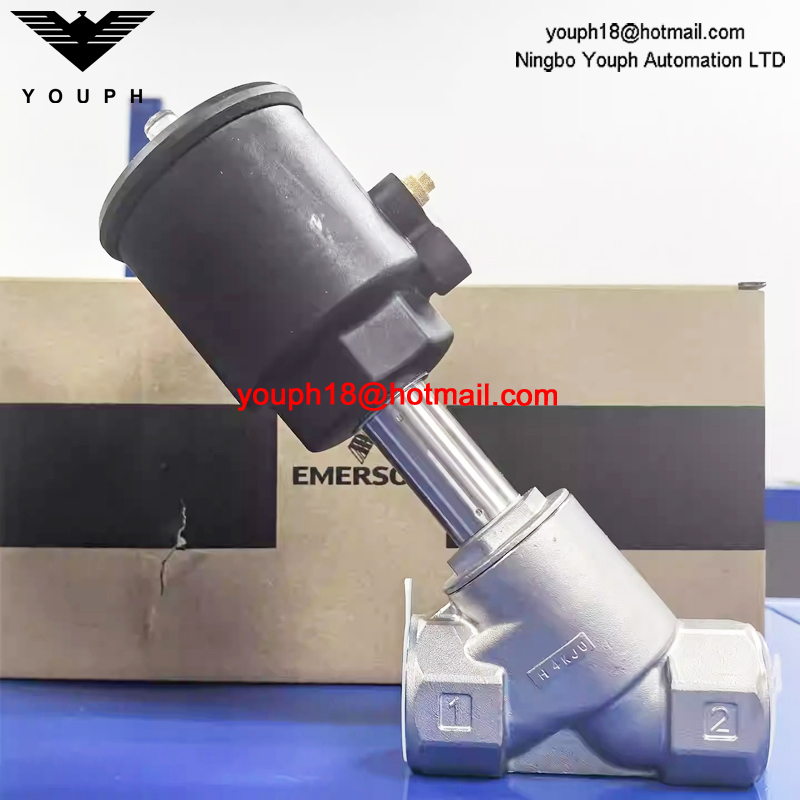

EMERSON ASCO E290A082 tamaño 32 mm G 1-1/4 'VÁLVULA de asiento en ángulo de acero inoxidable normalmente cerrada para alta temperatura

EMERSON ASCO E290A082 tamaño 32 mm G 1-1/4 'VÁLVULA de asiento en ángulo de acero inoxidable normalmente cerrada para alta temperatura

CARACTERÍSTICAS

1. Alto flujo debido al diseño de asiento en ángulo

2. Diseño anti-Waterhammer (entrada de fluido debajo del disco)

3. Funcionamiento en vacío hasta 10-2 mbar4. Amplia gama de operadores tipo pistón (32 - 50- 63 - 90 -125 mm de diámetro) giratorios 360°, para un rendimiento máximo a diferentes presiones piloto mínimas

5. Caja de relleno sin mantenimiento de alto rendimiento

6. Las válvulas satisfacen la Directiva de equipos de presión 2014/68/EU, Categoría 1 (DN> 25) o el artículo 4.3 (DN ≤ 25)

7. Las válvulas de conformidad con IEC 61508 estándar (Versión de la Ruta 2H 2010) certificadas con niveles de integridad: SIL 2 para HFT = 0

GENERAL

Presión máxima permitida:  16 bar

Rango de temperatura ambiente: -10 ° C a +60 ° C

Máxima viscosidad: 600 CST (mm2/s)

Fluido piloto: aire o agua filtrada (1)

Max. Presión del piloto: 10 bar

Temperatura del fluido piloto: -10 ° C a +60 ° C

Especificación

INSTALACIÓN

1. Las válvulas se pueden montar en cualquier posición sin afectar la operación

2. Compatible con ASTM 1, 2 y 3 aceites

3. Verifique el rango de temperatura del cuerpo de la válvula y las válvulas piloto solenoides para su idoneidad. Para la probabilidad de falla, contáctenos

4. Las conexiones de la tubería (G*) tienen un hilo de combinación estándar de acuerdo con ISO 228/1 e ISO 7/1

5. Las instrucciones de instalación/mantenimiento se incluyen con cada válvula

Opciones y accesorios

1. Caja de señalización o unidad de señalización compacta

2. Limitador de carrera para abrir

3. Dispositivo de seguridad manual

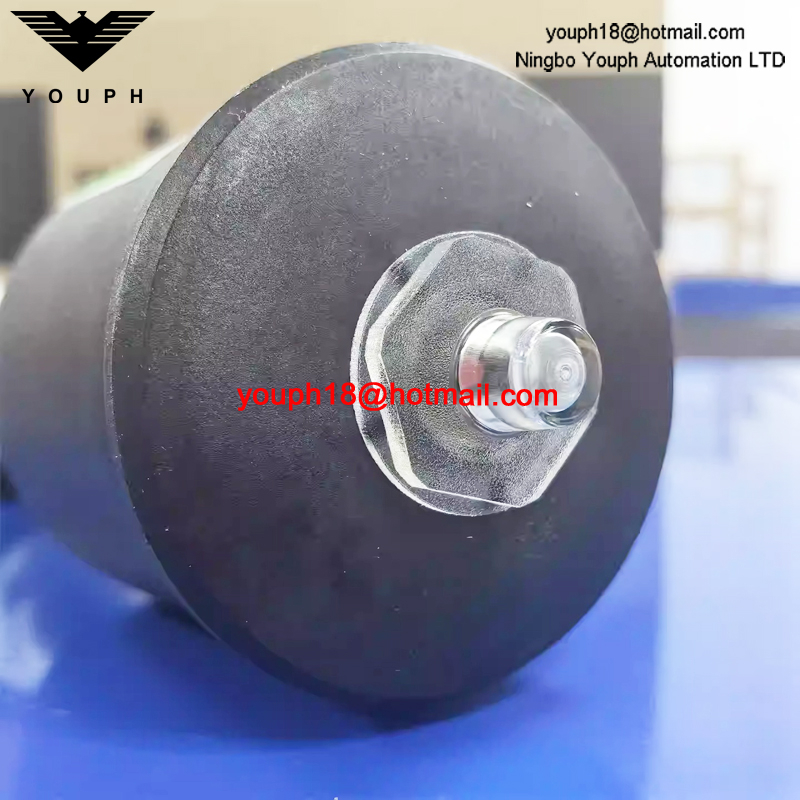

4. Indicador de posición óptica en operadores de 32-50 mm, función NC

5. Placa adaptadora para piloto de montaje de almohadilla namur (solo operadores de 63-90-125 mm)

6. Servicio de oxígeno (excepto DN 65), presión limitada a 15 bar, temperatura limitada a + 60 ° C

7. Aplicaciones de vacío hasta 1.33 10-3 MBAR

8. Tratamiento de pasivación net-inox en válvula corporal de acero inoxidable

9. Versiones de ATEX 2014/34/UE para atmósferas potencialmente explosivas (www.asco.com)

10. Otras conexiones de tubería están disponibles a pedido

Dimensión

E290A792 Válvula de asiento de ángulo operado por presión.pdf
