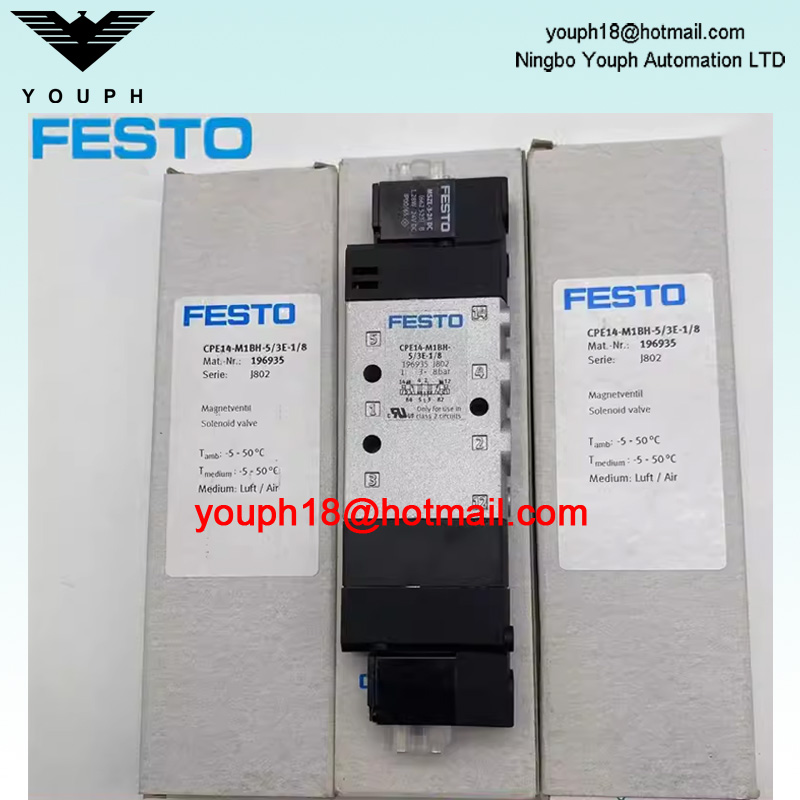

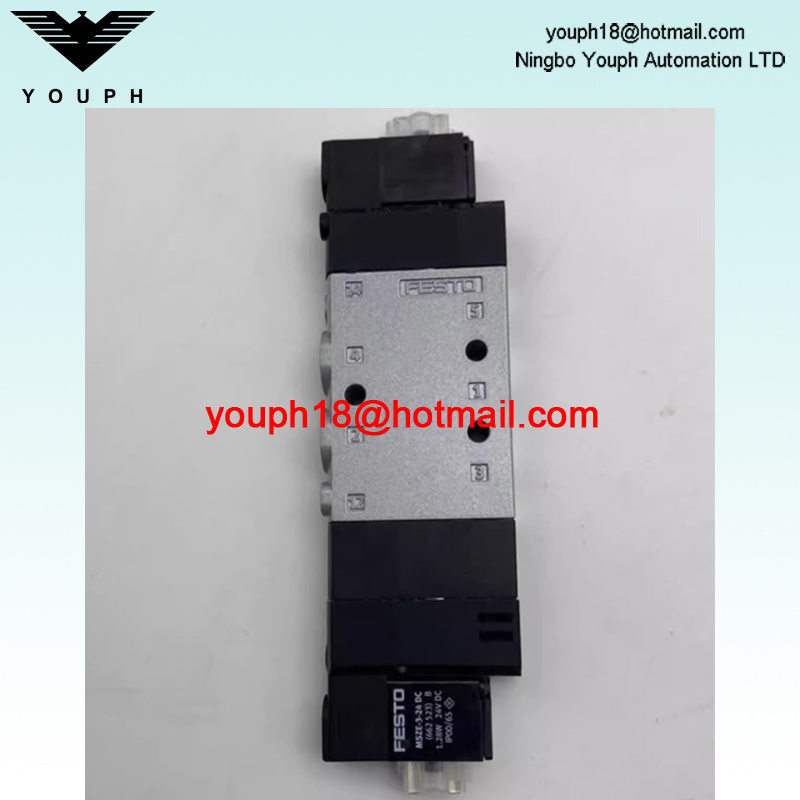

Festo CPE14-M1BH-5/3E-1/8 196935 5/3 agotada Válvula solenoide de 24VDC

Festo CPE14-M1BH-5/3E-1/8 196935 5/3 agotada Válvula solenoide de 24VDC

• Función de la válvula:  5/3 agotado

• Tipo de actuación:  Electric

• Ancho de construcción:  14 mm

• Caudal nominal estándar (estandarizado a DIN 1343):  700 l/min

• Puerto de trabajo neumático:  G1/8

• Voltaje de funcionamiento:  24 V DC

• Presión de operación:  0.3 MPa ... 0.8 MPa

• Presión de operación:  3 bar ... 8 bar

• Diseño:  válvula de puerta de pistón

• Tipo de reinicio:  resorte mecánico

• Aprobación:  Cul US - Reconocido (OL)

• Clasificación marítima:  ver certificado

• Autoridad de emisión de certificado:  DNV-TAA000032X UL MH19482

• Grado de protección:  IP65 con enchufe enchufe a IEC 60529

• Tamaño nominal:  6 mm

• Función del aire de escape:  con la opción de control de flujo

• Principio de sellado:  suave

• Posición de montaje:  opcional

• Anulación manual:  Detención a través de accesorios sin detención

• Tipo de piloto:  piloto accionado

• Suministro de aire piloto:  interno

• Dirección de flujo:  no reversible

• Símbolo:  00991036

• Código de posición de la válvula:  titular de la etiqueta de inscripción

• Lap:  superposición

• Tiempo de apagado apagado:  42 ms

• Tiempo de conmutación:  20 ms

• Ciclo de trabajo:  100% junto con la retención de la reducción de la corriente

• Max. Pulso de prueba positivo con 0 señal:  1200 µs

• Max. Pulso de prueba negativo con 1 señal:  900 µs

• Datos de la bobina característica:  24 V DC: 1.28 W

• Fluctuaciones de voltaje permitidas:  -15%/+10%

• Medio de funcionamiento:  aire comprimido a ISO 8573-1: 2010 [7: 4: 4]

• Nota sobre operación y medio piloto:  operación lubricada posible (en cuyo caso siempre se requerirá operación lubricada)

• Resistencia a la vibración:  prueba de transporte de la aplicación con el nivel de gravedad 2 a FN 942017-4 y EN 60068-2-6

• Resistencia al choque:  prueba de choque con gravedad de nivel 2 a FN 942017-5 y EN 60068-2-27

• Clase de resistencia a la corrosión CRC:  2 - Estrés de corrosión moderado

• Conformidad de laboratorios (PWI):  VDMA24364-B1/B2-L

• Temperatura del medio:  -5 ° C ... 50 ° C

• Temperatura ambiente:  -5 ° C ... 50 ° C

• Peso del producto:  120 g

• Conexión eléctrica:  2 pines

• Tipo de montaje:  con agujero de paso

• Puerto de escape piloto 82:  M3

• Puerto de escape piloto 84:  M3

• Puerto aéreo piloto 12:  M3

• Puerto aéreo piloto 14:  M3

• Conexión neumática, puerto 1:  G1/8

• Conexión neumática, puerto 2:  G1/8

• Conexión neumática, puerto 3:  G1/8

• Conexión neumática, puerto 4:  G1/8

• Conexión neumática, puerto 5:  G1/8

• Nota sobre Materiales:  ROHS Complante

• Sellos de material:  NBR

• Carcasa de material:  aluminio fundido a tiros
