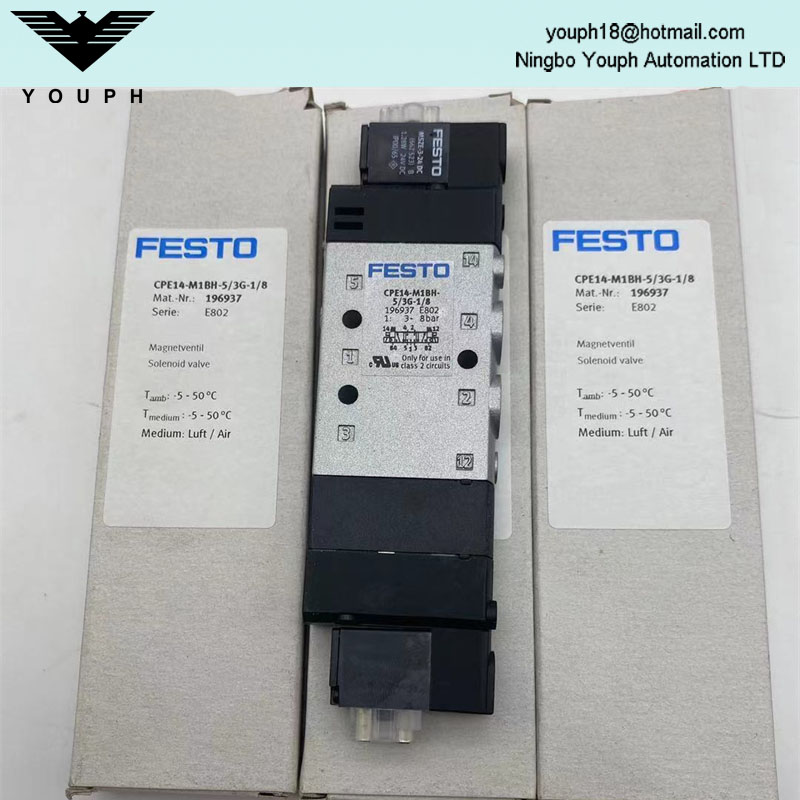

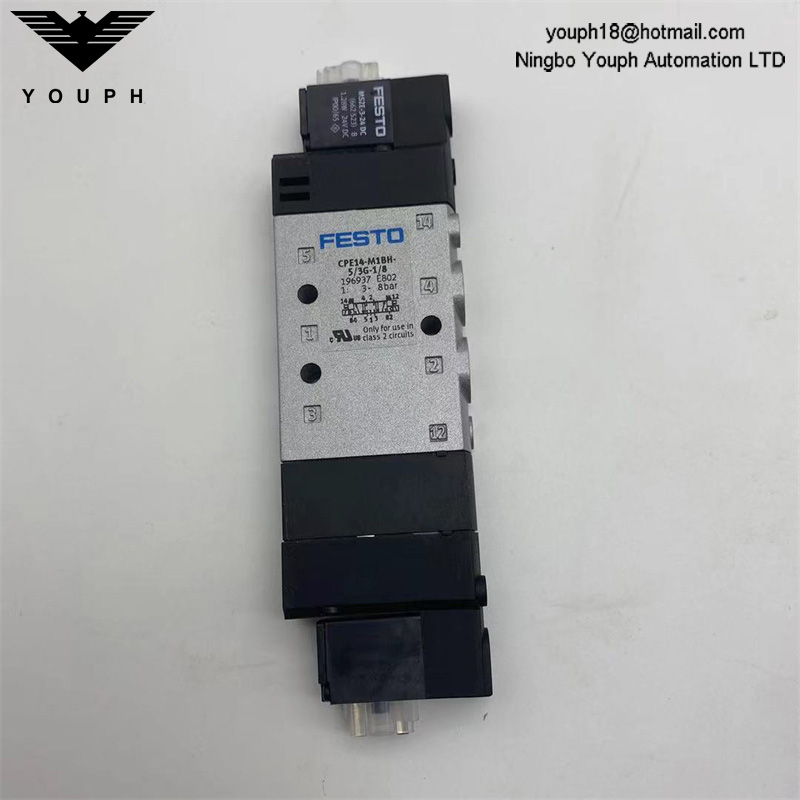

Festo CPE14-M1BH-5/3G-1/8 196937 5/3 Cerrado 24V DC G1/8 750 L/min Válvula solenoide eléctrica

Festo CPE14-M1BH-5/3G-1/8 196937 5/3 Cerrado 24V DC G1/8 750 L/min Válvula solenoide eléctrica

• Función de válvula5/3 cerrado

• Tipo de actuación eléctrica

• Ancho de construcción14 mm

• Caudal nominal estándar (estandarizado a DIN 1343) 750 L/min

• Portg1/8 de trabajo neumático

• Voltaje de funcionamiento24v DC

• Presión de funcionamiento0.3 MPa ... 0.8 MPa

• Presión de funcionamiento3 barra ... 8 bar

• Válvula de compuerta de designpiston

• Tipo de primavera mecánica de reinicio

• Aprobación US - Reconocido (OL)

• Clasificación marítima Certificado

• Autoridad emisora ​​de certificadoDNV-TAA000032X UL MH19482

• Grado de protecciónip65 con enchufe de enchufe a IEC 60529

• Tamaño nominal 6 mm

• Opción de control de flujo de escape

• Sellado Principlesoft

• Montaje posicionOpcional

• Manual anuledetenting mediante no detención accesorio

• Tipo de piloto accionado

• Pilot Air SupplyInternal

• Flow DirectionNon-Reversible

• Simbol00991033

• Titular de la etiqueta CodeInscription de la válvula

• laca

• Tiempo de interrupción apagado42 ms

• Tiempo de conmutación en 20 ms

• Ciclo de trabajo100% junto con retención de la reducción de corriente

• Max. Pulso de prueba positivo con 0 señal1200 µs

• Max. Pulso de prueba negativo con 1 señal900 µs

• Datos de bobina característica24 V DC: 1.28 W

• Fluctuaciones de voltaje permitidas-15%/+10%

• Operación de aire medio comprimido a ISO 8573-1: 2010 [7: 4: 4]

• Nota sobre la operación de operación y piloto de operación mediana posibles (en cuyo caso siempre se requerirá operación lubricada))

• Prueba de aplicación de la resistencia a la vibración con nivel de gravedad 2 a FN 942017-4 y EN 60068-2-6

• Prueba de shock resistencia a la resistencia con el nivel de gravedad 2 a FN 942017-5 y EN 60068-2-27

• Clase de resistencia a la corrosión CRC2: estrés de corrosión moderado

• Labs (PWI) ConformityVDMA24364-B1/B2-L

• Temperatura del medio-5 ° C ... 50 ° C

• Temperatura ambiente-5 ° C ... 50 ° C

• Peso del producto120 g

• Conexión eléctrica2 pines

• Tipo de montaje con agujero

• Puerto de escape piloto 82m3

• Puerto de escape piloto 84m3

• Puerto aéreo piloto 12M3

• Puerto aéreo piloto 14M3

• Conexión neumática, puerto 1G1/8

• Conexión neumática, puerto 2G1/8

• Conexión neumática, puerto 3G1/8

• Conexión neumática, puerto 4G1/8

• Conexión neumática, puerto 5G1/8

• Nota sobre Materialsrohs compatible con

• Material SEALSNBR

• Material Housingdie-Cast Aluminium
