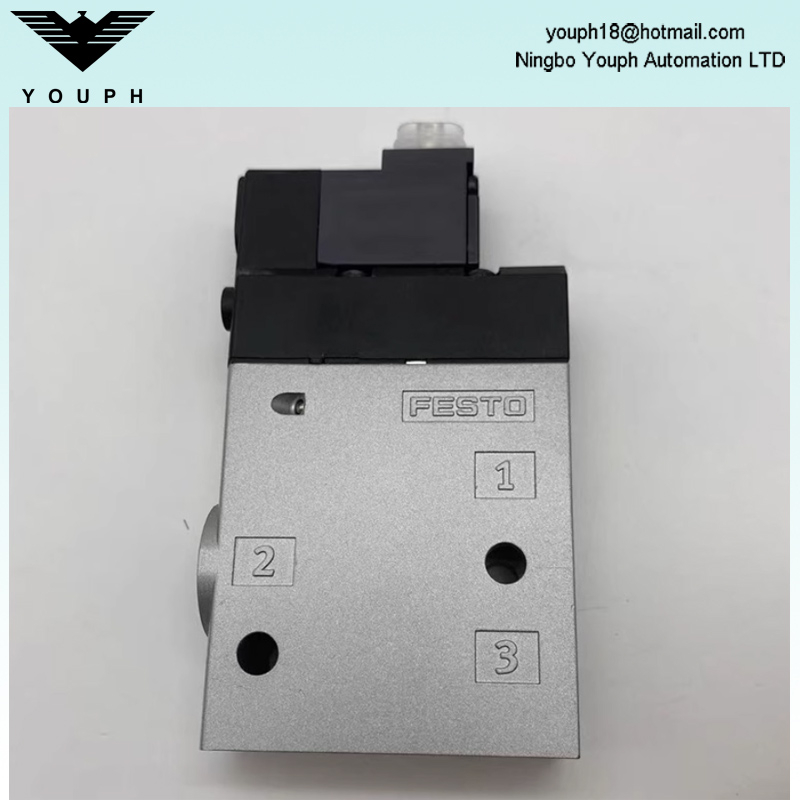

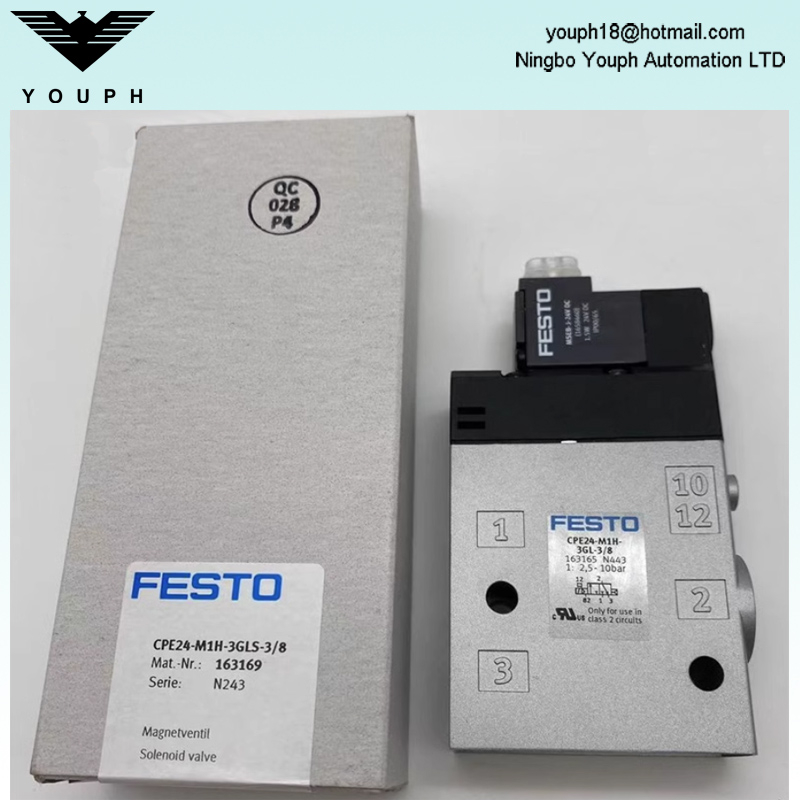

Festo CPE24-M1H-3GLS-3/8 163169 G3/8 Válvula solenoide

Festo CPE24-M1H-3GLS-3/8 163169 G3/8 Válvula solenoide

• Función de válvula3/2-vía, cerrada, monoestable

• Tipo de actuación eléctrica

• Ancho de construcción24 mm

• Caudal nominal estándar (estandarizado a DIN 1343) 2500 L/min

• Portg3/8 de trabajo neumático

• Voltaje de funcionamiento24v DC

• Presión de funcionamiento-0.09 MPa ... 1 MPa

• Presión de funcionamiento-0.9 bar ... 10 bar

• Válvula de compuerta de designpiston

• Tipo de resetgneumatic spring

• Aprobación US - Reconocido (OL)

• Clasificación marítima Certificado

• Autoridad emisora ​​de certificadoDNV-TAA000032X UL MH19482

• Grado de protecciónip65 con enchufe de enchufe a IEC 60529

• Tamaño nominal11 mm

• Sellado Principlesoft

• Montaje posicionOpcional

• Manual anuledetenting mediante no detención accesorio

• Tipo de piloto accionado

• Pilot Air SupplyExternal

• Flow DirectionNon-Reversible

• Simbol00991405

• Titular de la etiqueta CodeInscription de la válvula

• laca

• Presión piloto0.25 MPa ... 1 MPa

• Presión piloto2.5 bar ... 10 bar

• Tiempo de interrupción fuera de 33 ms

• Tiempo de conmutación en 50 ms

• Ciclo de trabajo100%

• Max. Pulso de prueba positivo con 0 señal3300 µs

• Max. Pulso de prueba negativo con 1 señal3100 µs

• Datos de bobina característica24 V DC: 1.5 W

• Fluctuaciones de voltaje permitidas-15%/+10%

• Operación de aire medio comprimido a ISO 8573-1: 2010 [7: 4: 4]

• Nota sobre la operación de operación y piloto de operación mediana posibles (en cuyo caso siempre se requerirá operación lubricada))

• Prueba de aplicación de la resistencia a la vibración con nivel de gravedad 2 a FN 942017-4 y EN 60068-2-6

• Prueba de shock resistencia a la resistencia con el nivel de gravedad 2 a FN 942017-5 y EN 60068-2-27

• Clase de resistencia a la corrosión CRC2: estrés de corrosión moderado

• Labs (PWI) ConformityVDMA24364-B1/B2-L

• Temperatura del medio-5 ° C ... 50 ° C

• Pilot Medium Comprised Air a ISO 8573-1: 2010 [7: 4: 4]

• Temperatura ambiente-5 ° C ... 50 ° C

• Peso del producto220 g

• Conexión eléctrica Cype C

• Tipo de montaje con agujero

• Puerto de escape piloto 82m5

• Puerto aéreo piloto 12M5

• Conexión neumática, puerto 1G3/8

• Conexión neumática, puerto 2G3/8

• Conexión neumática, puerto 3G3/8

• Nota sobre Materialsrohs compatible con

• Material SEALSNBR

• Material Housingdie-Cast Aluminium
