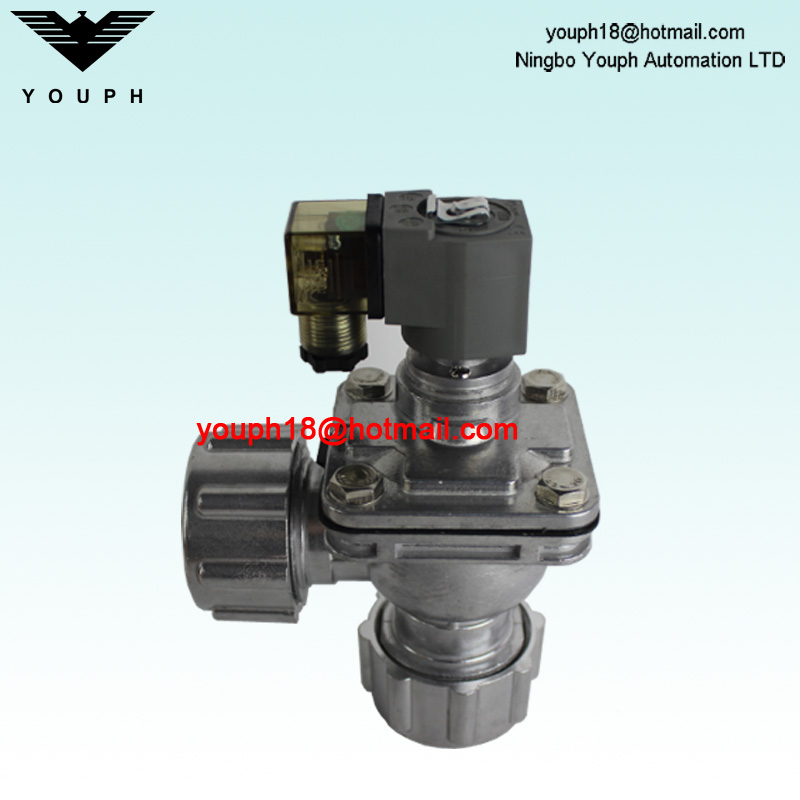

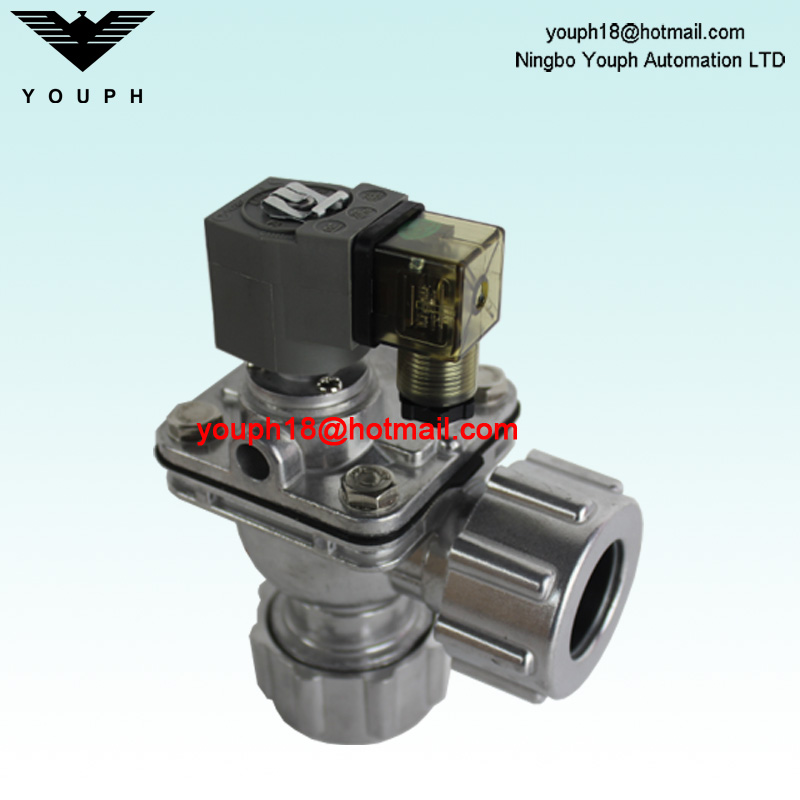

GOYEN CA25DD DD Serie 1 'Válvula de chorro de pulso de tuerca

GOYEN CA25DD DD Serie 1 'Válvula de chorro de pulso de tuerca

Descripción

Válvula de diafragma de alto rendimiento con puertos de tuerca de tocador. Disponible con piloto integral o como válvula pilotada remotamente. Salida a 90 ° a la entrada.

Apto para

Las aplicaciones de colección de polvo, en particular para la limpieza de filtro de chorro de pulso inverso y sus variaciones, incluidos filtros de bolsas, filtros de cartucho, filtros de sobre, filtros de cerámica y filtros de fibra de metal sinterizado.

Construcción

Cuerpo y tocador

Nueces: aluminio (fundido)

Férula: 304 SS

Armadura: 430FR SS

Sellos: nitrilo o viton (reforzado)

Primavera: 304 SS

Tornillos: 302 SS

Sellos de nuez de tocador: nitrilo o viton

Asiento de diafragma: PA-6 (estándar), acero leve con recubrimiento de viton o PE de alta densidad

Operación

Recomendado en el rango de tiempo: 50-500 ms

Tiempo recomendado entre pulsos: 1 minuto o más

Mantenimiento

Antes de realizar cualquier actividad de mantenimiento en el sistema, asegúrese de que los componentes estén completamente aislados de la presión y los suministros de alimentación. La presión y la potencia no deben volver a aplicarse hasta que la válvula se haya ensamblado completamente. El diafragma y la inspección piloto deben realizarse anualmente.

Kit de reparación de diafragma

Nitrilo: K2501

Viton: K2503

Baja temperatura: K2504

Kit solenoide

Nitrilo: K0380

Viton: K0384

Instalación

Para su seguridad, no presione el sistema hasta que todas las válvulas y tuberías estén completamente aseguradas. No intente eliminar una válvula ajustada mientras el sistema está bajo presión.

1. Prepare tuberías de suministro y soplete* para adaptarse a la especificación de la válvula. Evite instalar válvulas debajo del tanque.

2. Asegúrese de que el tanque y las tuberías estén libres de suciedad, óxido u otras partículas.

3. Asegúrese de que el aire de suministro esté limpio y seco.

4. Monte las válvulas a las tuberías de entrada y el soplo a las válvulas, apriete las nueces de la cómoda.

5. Los tanques y las tuberías deben restringirse independientemente de la válvula.

6. Haga conexiones eléctricas al solenoide o conecte el puerto piloto RCA a la válvula piloto (solo válvulas RCA).

7. Aplique presión moderada al sistema y verifique si hay fugas de instalación.

8. Sistema de presurización completamente.

9. Pruebe el fuego y escuche la actuación adecuada y el ruido de pulso nítido.

Fotos
