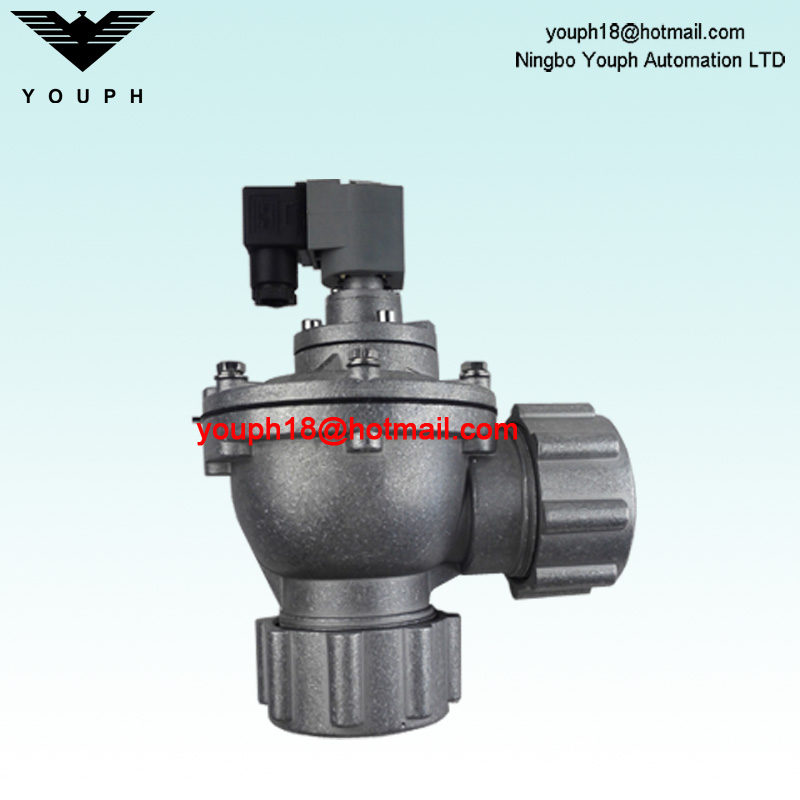

GOYEN CA45DD DD Serie 1.5 'DN40 Válvulas de chorro de pulso de nuez

GOYEN CA45DD DD Serie 1.5 'DN40 Válvulas de chorro de pulso de nuez

Descripción

Válvula de diafragma de alto rendimiento con puertos de tuerca de tocador. Disponible con piloto integral o como válvula pilotada remotamente. Salida a 90 ° a la entrada.

Apto para

Las aplicaciones de colección de polvo, en particular para la limpieza de filtro de chorro de pulso inverso y sus variaciones, incluidos filtros de bolsas, filtros de cartucho, filtros de sobre, filtros de cerámica y filtros de fibra de metal sinterizado.

Construcción

Cuerpo y tocador

Nueces: aluminio (fundido)

Férula: 304 SS

Armadura: 430FR SS

Sellos: nitrilo o viton (reforzado)

Primavera: 304 SS

Tornillos: 302 SS

Sellos de nuez de tocador: nitrilo o viton

Asiento de diafragma: PA-6 (estándar), acero leve con recubrimiento de viton o PE de alta densidad

Operación

Recomendado en el rango de tiempo: 50-500 ms

Tiempo recomendado entre pulsos: 1 minuto o más

Mantenimiento

Antes de realizar cualquier actividad de mantenimiento en el sistema, asegúrese de que los componentes estén completamente aislados de la presión y los suministros de alimentación. La presión y la potencia no deben volver a aplicarse hasta que la válvula se haya ensamblado completamente. El diafragma y la inspección piloto deben realizarse anualmente.

Kit de reparación de diafragma

Nitrilo: K2502

Viton: K4503

Baja temperatura: K4522

Kit solenoide

Nitrilo: K0380

Viton: K0384

Instalación

Para su seguridad, no presione el sistema hasta que todas las válvulas y tuberías estén completamente aseguradas. No intente eliminar una válvula ajustada mientras el sistema está bajo presión.

1. Prepare tuberías de suministro y soplete* para adaptarse a la especificación de la válvula. Evite instalar válvulas debajo del tanque.

2. Asegúrese de que el tanque y las tuberías estén libres de suciedad, óxido u otras partículas.

3. Asegúrese de que el aire de suministro esté limpio y seco.

4. Monte las válvulas a las tuberías de entrada y el soplo a las válvulas, apriete las nueces de la cómoda.

5. Los tanques y las tuberías deben restringirse independientemente de la válvula.

6. Haga conexiones eléctricas al solenoide o conecte el puerto piloto RCA a la válvula piloto (solo válvulas RCA).

7. Aplique presión moderada al sistema y verifique si hay fugas de instalación.

8. Sistema de presurización completamente.

9. Pruebe el fuego y escuche la actuación adecuada y el ruido de pulso nítido.

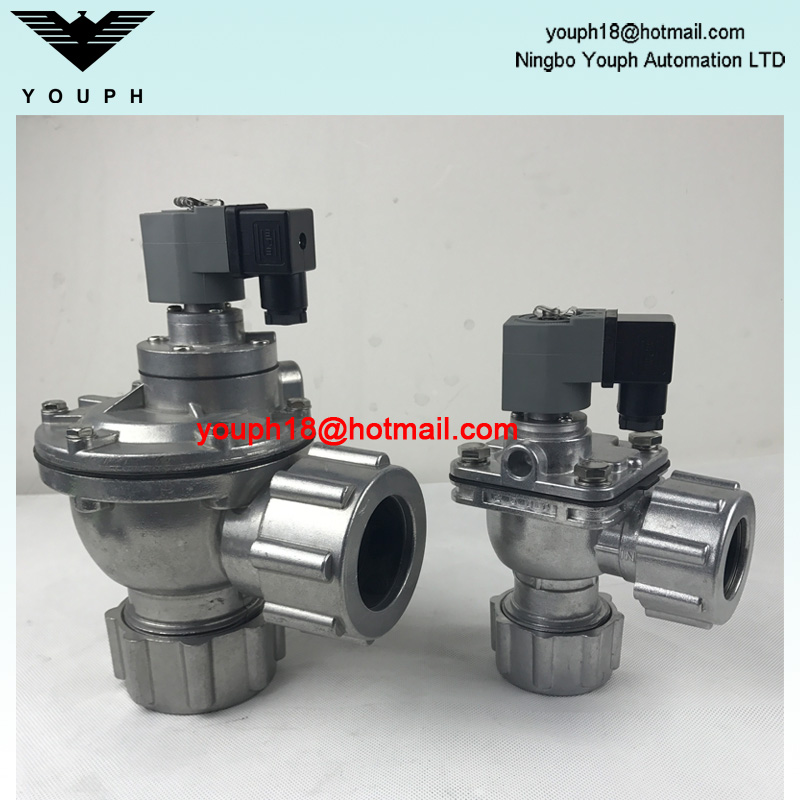

Fotos
