K0330 K0331 K0336

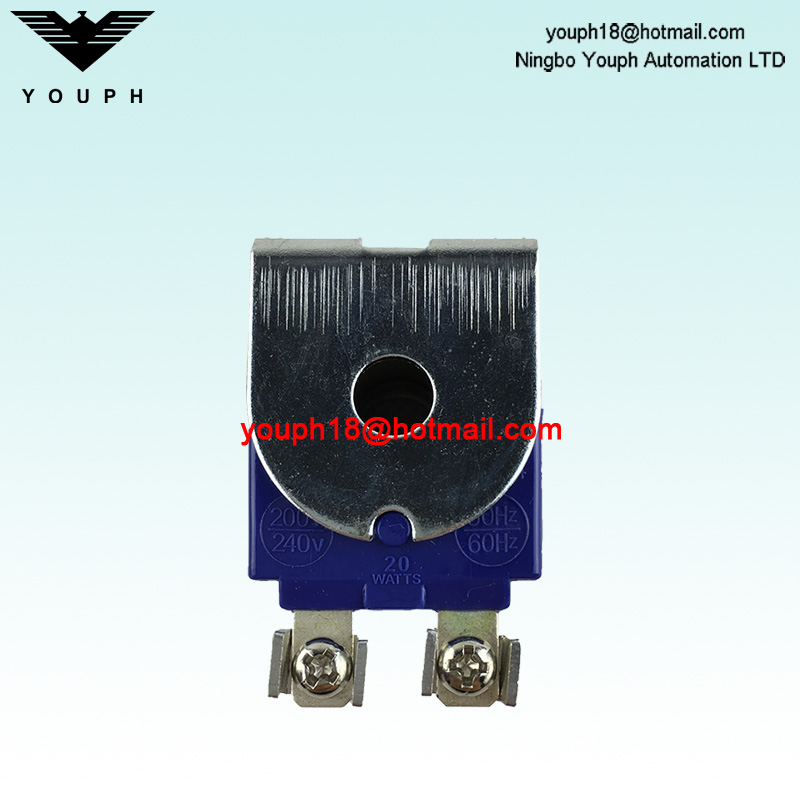

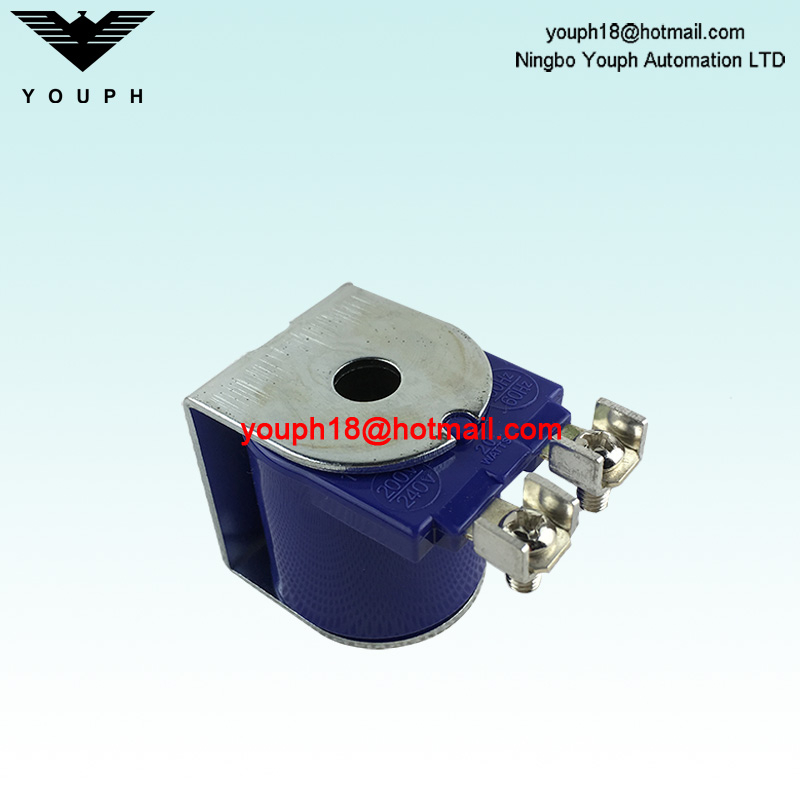

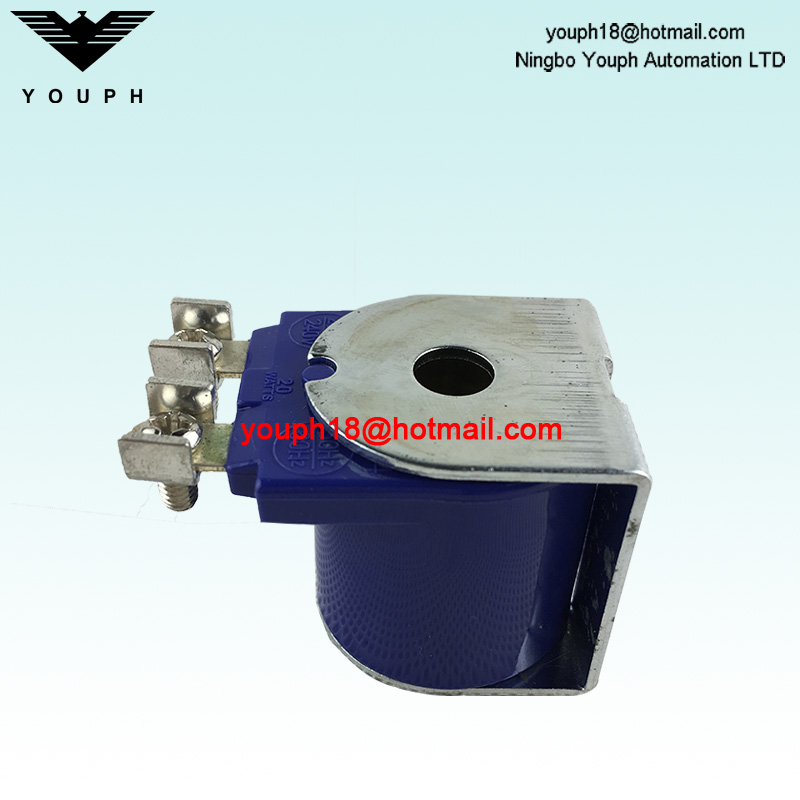

K0330 K0331 K0336 Válvula piloto remota RCA3D RCA3D0 RCA3D1 RCA3D2 QT2 Soleniod bobina
Apto para
Todas las válvulas de diafragma del colector de polvo Goyen pilotado integralmente, válvulas piloto de la serie RCA3D y recintos de válvulas piloto y válvulas piloto 3DS.
Instalación
Solenoide deslizante sobre tubo de férula. Asegúrese de que los terminales estén en la cima. Para los solenoides de tipo Qt y Qf, asegúrese de que esté en su lugar. Deslice el clip en la parte superior de hierro piloto. Asegúrese de que el voltaje suministrado al solenoide esté dentro del -10% y +1 5% del voltaje nominal del solenoide.
Operación
Recomendado en el rango de tiempo: 50-500 ms
Tiempo recomendado entre pulsos: 1 minuto o más
Código de pedido y características eléctricas
| Código K- | Tipo | Tipo de conexión | Clase | Voltaje | Inrush MA | Sostener ma | Fuerza | Color |
| 300 | QR | DIN 43650A | IP64 | 200/240V 50/60Hz | 148/143 | 105/94 | 23.1 VA | Gris |
| 301 | QR | DIN 43650A | IP64 | 100/120V 50/60Hz | 234/255 | 180/152 | 19.8 VA | Gris |
| 302 | QR | DIN 43650A | IP64 | 24V 50/60 Hz | 1338/1096 | 963/716 | 23.1 VA | Gris |
| 303 | QR | DIN 43650A | IP64 | 110VDC | 212 | 212 | 24 W | Gris |
| 304 | QR | DIN 43650A | IP64 | 48vdc | 429 | 429 | 20 W | Gris |
| 305 | QR | DIN 43650A | IP64 | 24 VCC | 873 | 873 | 20 W | Gris |
| 306 | QR | DIN 43650A | IP64 | 12VDC | 1644 | 1644 | 20 W | Gris |
| 310 | QD | Conducto (M20x1.5) | IP31 | 200/240V 50/60Hz | 148/143 | 105/94 | 23.1 VA | Verde |
| 311 | QD | Conducto (M20x1.5) | IP31 | 100/120V 50/60Hz | 234/255 | 180/152 | 19.8 VA | Verde |
| 312 | QD | Conducto (M20x1.5) | IP31 | 24V 50/60 Hz | 1338/1096 | 963/716 | 23.1 VA | Verde |
| 313 | QD | Conducto (M20x1.5) | IP31 | 24 VCC | 873 | 873 | 20 W | Verde |
| 314 | QD | Conducto (M20x1.5) | IP31 | 12VDC | 1644 | 1644 | 20 W | Verde |
| 320 | QD | Conducto (½ ' NPSC) | IP31 | 200/240V 50/60Hz | 148/143 | 105/94 | 23.1 VA | Verde |
| 321 | QD | Conducto (½ ' NPSC) | IP31 | 100/120V 50/60Hz | 234/255 | 180/152 | 19.8 VA | Verde |
| 322 | QD | Conducto (½ ' NPSC) | IP31 | 24V 50/60 Hz | 1338/1096 | 963/716 | 23.1 VA | Verde |
| 323 | QD | Conducto (½ ' NPSC) | IP31 | 24 VCC | 873 | 873 | 20 W | Verde |
| 324 | QD | Conducto (½ ' NPSC) | IP31 | 12VDC | 1644 | 1644 | 20 W | Verde |
| 330 | QT2 | Tornillo / pala | N / A | 200/240V 50/60Hz | 148/143 | 105/94 | 23.1 VA | Púrpura |
| 331 | QT2 | Tornillo / pala | N / A | 100/120V 50/60Hz | 234/255 | 180/152 | 19.8 VA | Púrpura |
| 332 | QT2 | Tornillo / pala | N / A | 24V 50/60 Hz | 1338/1096 | 963/716 | 23.1 VA | Púrpura |
| 333 | QT2 | Tornillo / pala | N / A | 240vdc | 94 | 94 | 24 W | Púrpura |
| 334 | QT2 | Tornillo / pala | N / A | 110VDC | 212 | 212 | 24 W | Púrpura |
| 335 | QT2 | Tornillo / pala | N / A | 48vdc | 429 | 429 | 20 W | Púrpura |
| 336 | QT2 | Tornillo / pala | N / A | 24 VCC | 873 | 873 | 20 W | Púrpura |
| 337 | QT2 | Tornillo / pala | N / A | 12VDC | 1644 | 1644 | 20 W | Púrpura |
| 338 | QT2 | Tornillo / pala | N / A | 12VDC | 2500 | 2500 | 30 W | Naranja |
| 340 | QF | Cables voladores | IP64 | 200/240V 50/60Hz | 1338/1096 | 963/716 | 23.1 VA | Púrpura |
| 341 | QF | Cables voladores | IP64 | 100/120V 50/60Hz | 94 | 94 | 19.8 VA | Púrpura |
| 342 | QF | Cables voladores | IP64 | 24V 50/60 Hz | 212 | 212 | 23.1 VA | Púrpura |
| 343 | QF | Cables voladores | IP64 | 24 VCC | 873 | 873 | 20 W | Púrpura |
| 344 | QF | Cables voladores | IP64 | 12VDC | 1644 | 1644 | 20 W | Púrpura |
| 348 | QF | Cables voladores | IP64 | 12VDC | 2500 | 2500 | 30 W | Naranja |
| 349 | QF | Cables voladores | IP64 | 36V 50Hz | 555 | 350 | 15.6 VA | Púrpura |
| | |
