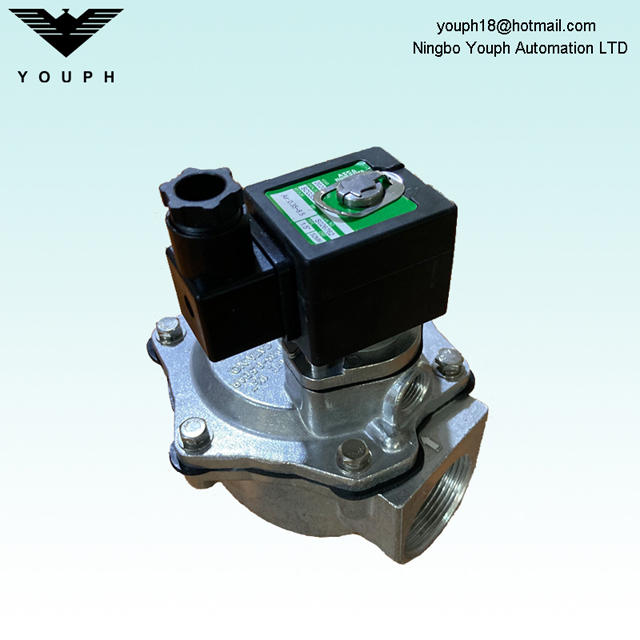

SCG353A047 Cuerpo piloto integral roscado 1 1/2 Válvula de pulso

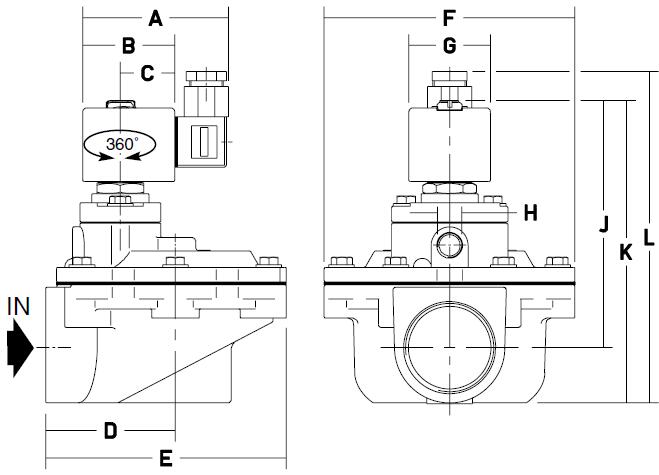

número de catálogo	A	B	C	D	E	F	G	H	J	K	L	peso
SCG353A047	80	50	30	71	130	136	45	G 3/8	131	161	178	1.40
SCG353A050	80	50	30	95	168	165	45	G 3/4	165	210	227	2.90
SCG353A051	80	50	30	95	168	165	45	G 3/4	165	210	227	2.60

CARACTERÍSTICAS

1. Las válvulas de diafragma de pulso están especialmente diseñadas para el servicio de colección de polvo

aplicaciones, combinando un alto flujo, larga vida y apertura extremadamente rápida y

Cierre para producir operaciones confiables y económicas

2. El alto flujo, los cuerpos de tipo de ángulo en combinación con la principal especial

Los conjuntos de diafragma dan las características operativas únicas requeridas para el polvo

Aplicaciones de servicio de colección

3. El diseño con accesorios de compresión integrales facilitará la instalación porque

No hay necesidad de tuberías roscadas

4. Los diafragmas de alta calidad se refuerzan y se resisten al desgaste para garantizar un

Larga vida operativa, incluso en condiciones duras

5. Las válvulas operadas por el piloto integral satisfacen todas las directivas EC relevantes

GENERAL

Presión diferencial: 0,35 - 8,5 bar [1 bar = 100kpa]

Rango de temperatura ambiente: -20 a +85 ° C

Materiales en contacto con fluido

Nota: Asegúrese de que se verifique la compatibilidad de los fluidos en contacto con los materiales

Cuerpo: aluminio

Tubo de núcleo: acero inoxidable

Core y Plugnut: acero inoxidable

Resortes: acero inoxidable

Sellos y disco: NBR (nitrilo)

Diafragmas: CR (cloropreno)

Bobina de sombreado: cobre

Características eléctricas

Clase de aislamiento de la bobina: F

Conector: enchufe de espada (cable φ 6 - 10 mm)

Seguridad eléctrica: IEC 335

Voltajes estándar: DC (=): 24V (otros voltajes y 60 Hz a pedido) AC (~): 24V - 115V - 230V / 50 Hz

Opción

1. Recinto impermeable con bobina terminal de tornillo integrado según la clase de protección IP67, CEE 10

2. Solenoides a prueba de explosión para ubicaciones peligrosas de acuerdo con 'atex ' (cenelec) y estándares nacionales

3. Solenoides a prueba de explosiones y herméticos según los estándares 'nema '

4. Ejecuciones de conexión de manguera (solo 3 ')

5. Cumplimiento de los estándares 'Ul '

6. Enchufe con indicación visual y/o supresión de voltaje máximo

7. Temporizador electrónico

8. Las válvulas también se pueden suministrar con diafragmas y sellos FPM (fluorelastómero). Use la carta de sufijo apropiada para la identificación

INSTALACIÓN

1. Las válvulas se pueden montar en cualquier posición sin afectar la operación

2. La conexión de tubería roscada es: G (ISO 228/1) o ajuste de compresión

3. Para la junta comprimida en el tubo de soplado logra la tipos de ajuste de compresión.

4. El uso de las juntas de goma como miembros de sellado permitirá una ligera desalineación en la tubería

5. Otras roscas de tubería están disponibles a pedido

6. Las instrucciones de instalación/mantenimiento se incluyen con cada válvula

7. Kit de piezas de repuesto y bobinas de reemplazo están disponibles
