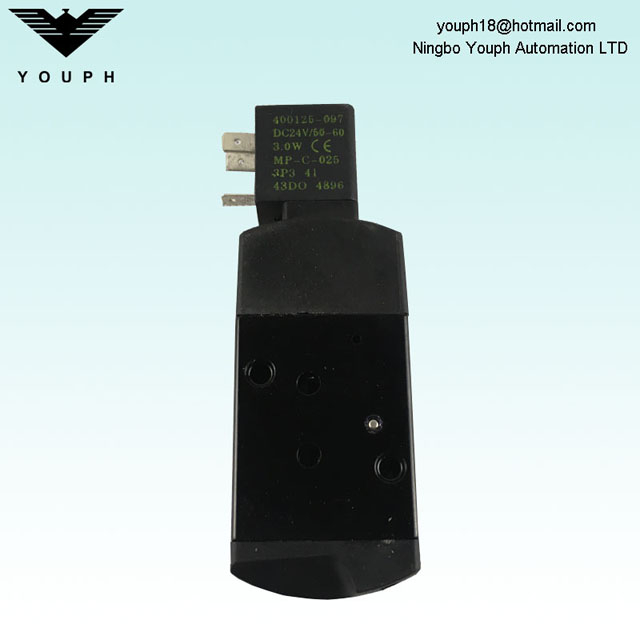

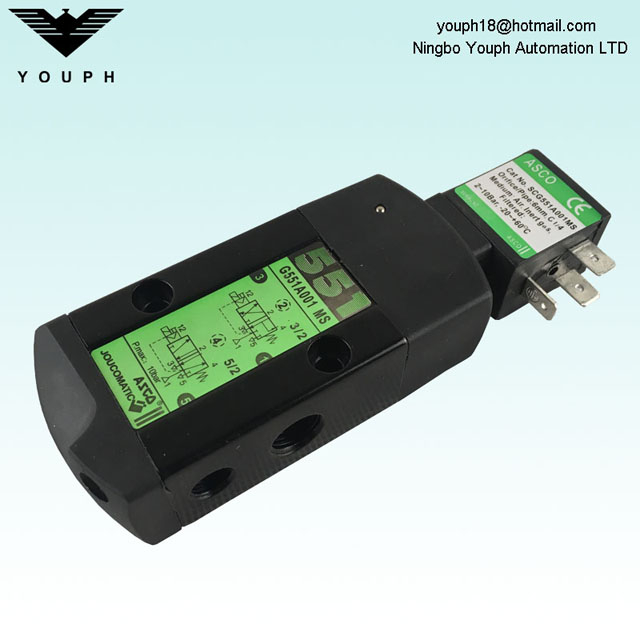

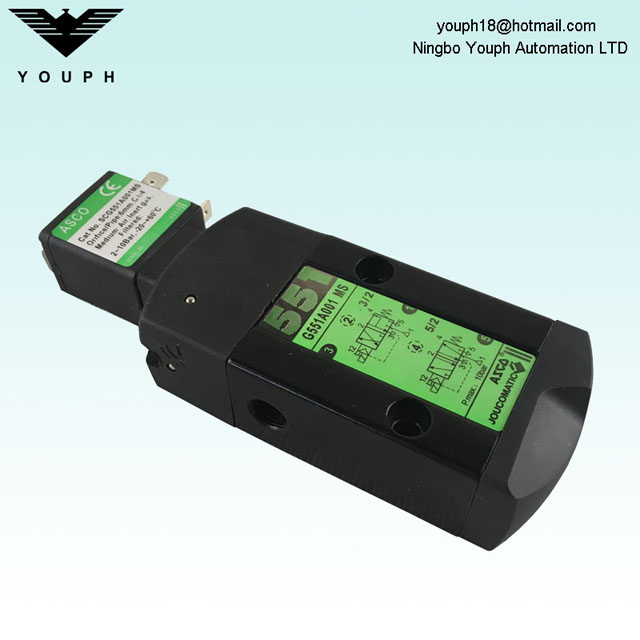

SCG551A001MS ASCO 3/2 Válvula solenoide de 1/4 de pulgada

CARACTERÍSTICAS

1. Las válvulas de carrete monoestables tienen datos de seguridad funcional IEC 61508 certificado por Tüv-Exida y pueden usarse hasta SIL 4 (551/Tüv) -Sil 3 (552-553/Exida)

2. Las válvulas de carrete tienen conexiones de puerto roscadas e 'namur ' interfaz de estilo

3. La misma válvula de carrete se puede adaptar para la función 3/2 NC o 512 para controlar actuadores de actuación de doble acción y acción única

4. Todos los puertos de escape de esta válvula de carrete son conectables, proporcionando una mejor protección del medio ambiente, particularmente recomendadas para áreas sensibles como habitaciones Clean y aplicaciones en los sectores de procesamiento farmacéutico y de alimentos

5. La válvula ofrece protección ambiental contra la entrada de líquidos, polvo o otros materia extraña (construcción protegida con el medio ambiente)

6. ESPOXY MODDED COUL para aplicaciones de servicio general

7. Las válvulas solenoides satisfacen todas las directivas de EC relevantes

Opciones adicionales

1. Otras roscas de tubería están disponibles a pedido

2. Tipo de bobina CM25 con tamaño del conector 30 ISO 4400 (PG 11p) (Serie 551)

3. Bobina de poliamida

4. Ex MB/MD (Prefijo 'PV ') El solenoide se puede suministrar con varias longitudes de cable

5. El cumplimiento del estándar 'Ul ' está disponible a pedido (552-553 rangos)

6. conjunto de tornillos de montaje de acero inoxidable, número de catálogo 97802212 (Serie 551)

7. Conjunto de dos reductores de escape, G1/8, Número de catálogo 881 00344 (Serie 551)

8. ATEX a prueba de polvo (SCDU) con un conector de bobina y enchufe de espada con cable (cable de 2 M), TPL 20651

Instalar atión

1. Las instrucciones de instalación/mantenimiento se incluyen con cada válvula

2. Las válvulas se pueden montar en cualquier posición sin afectar la operación

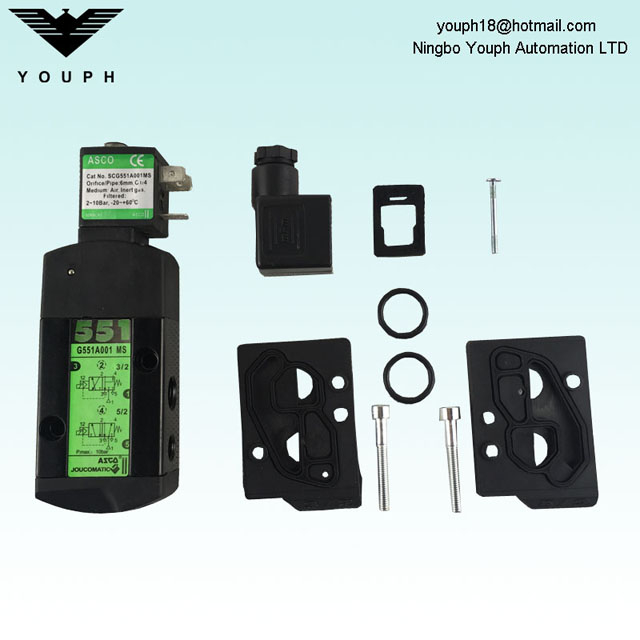

3. 3/2 válvula de carrete NC-5/2 suministrada con dos placas de interfaz con superficies de apareamiento de Namur. Dependiendo de la función (3/2 NC OR5/2), coloque una de las dos placas en el cuerpo de la válvula de carrete antes de instalar en el actuador

4. IEC 61508 Seguridad funcional (sufijo SL), rango de temperatura limitable: -25 · c a +60 'c. Probabilidad de falla bajo demanda, contáctenos

5. Válvula de carrete suministrada con dos placas de interfaz con superficies de apareamiento de Namur. Dependiendo de la función (NC 3/2 o 5/2), coloque una de las dos placas en el cuerpo de la válvula de carrete antes de instalar en el actuador

6. Es necesario para conectar tuberías o accesorios a los puertos de escape para proteger las partes internas de la válvula de carrete y el operador de HiSpneumatic si se usa fuera o en entornos duros (polvo, líquidos, etc.)

7. Pon de espiga (si es necesario), los pernos y las juntas se suministran estándar

8. El identificador de conexión de tubería roscada es: 8 = NPT (ANSI 1.20.3); G = G (ISO 228/1)
