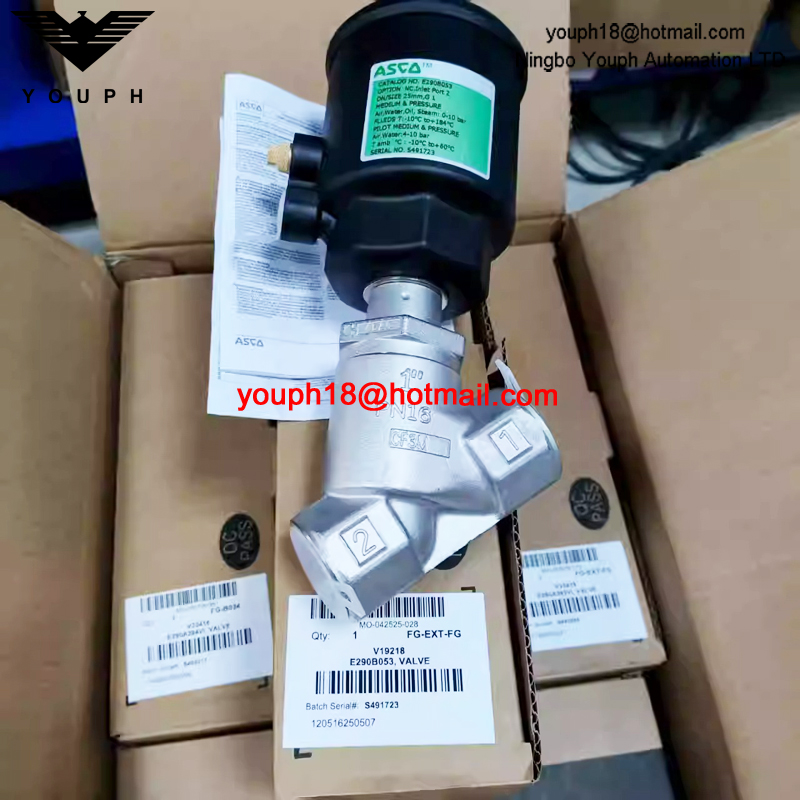

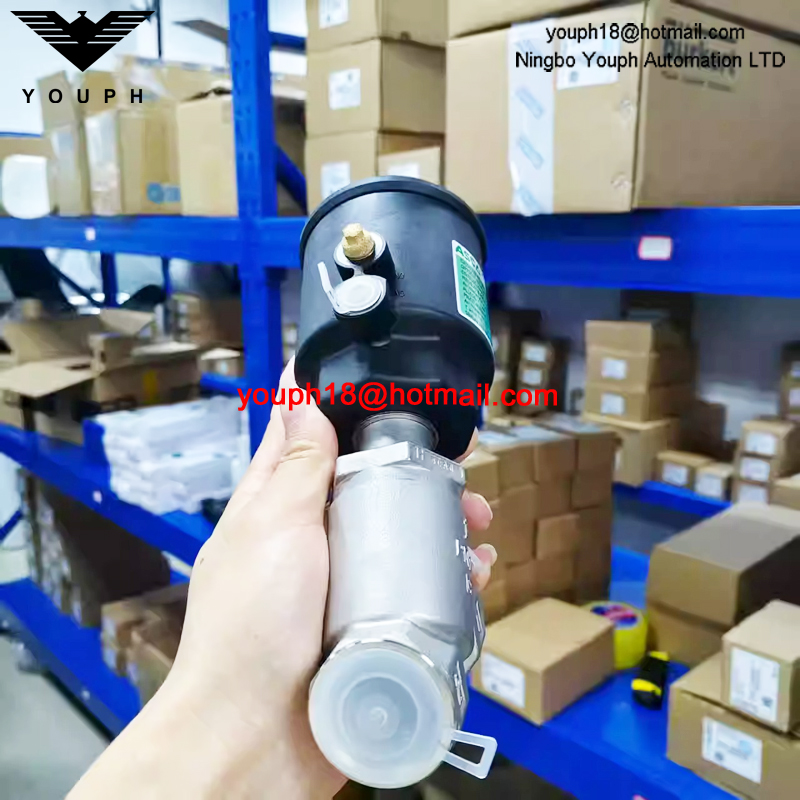

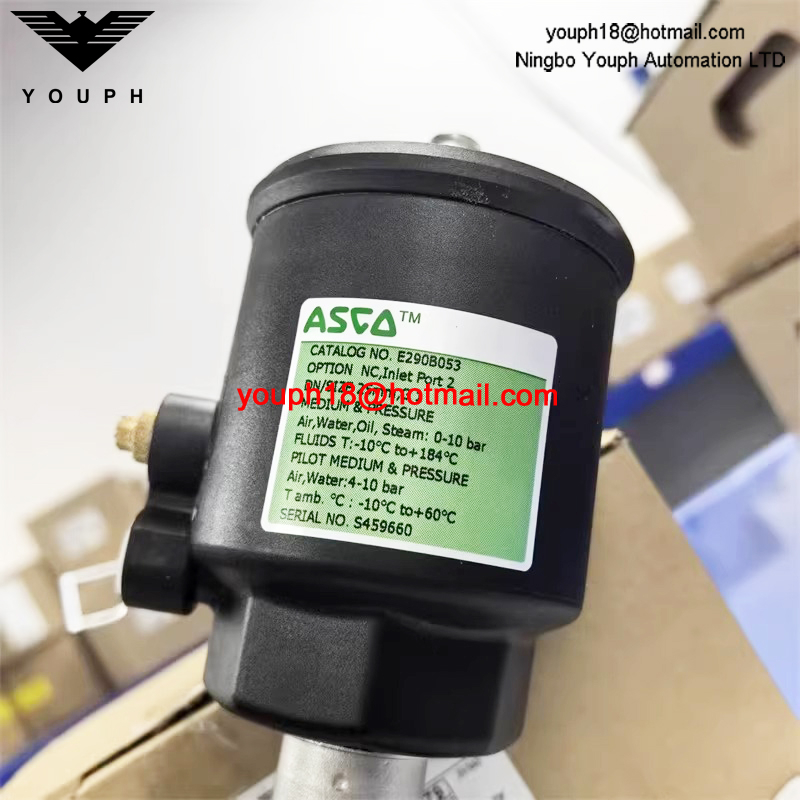

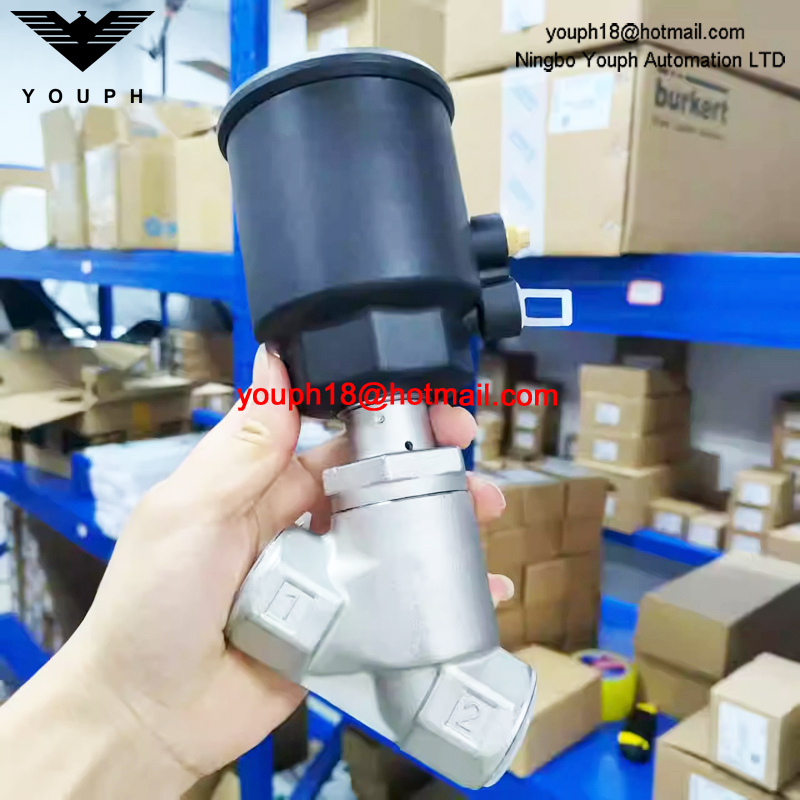

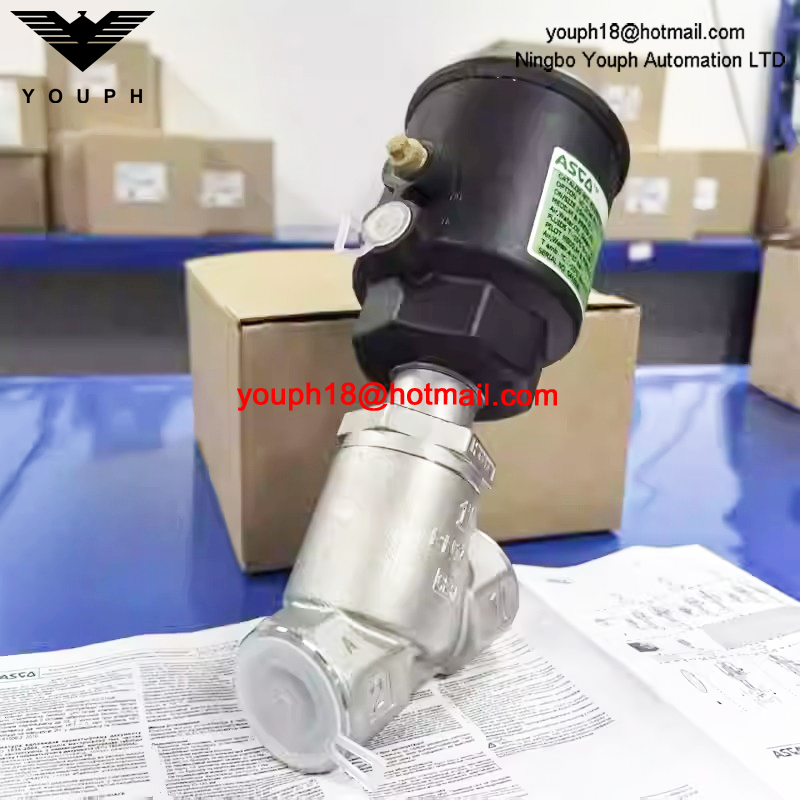

VÁLVULA de asiento en ángulo de acero inoxidable de EMERSON ASCO E290B053 E290B054 G1 pulgada 25 mm

VÁLVULA de asiento en ángulo de acero inoxidable de EMERSON ASCO E290B053 E290B054 G1 pulgada 25 mm

Especificación

CARACTERÍSTICAS

1. Alto flujo debido al diseño de asiento en ángulo

2. Diseño anti-Waterhammer (entrada de fluido debajo del disco)

3. Las válvulas cumplen la Directiva de equipos a presión 2014/68/UE, categoría 1 (DN > 25) o el artículo 4.3 (DN ≤ 25).

5. Caja de relleno sin mantenimiento de alto rendimiento

6. Las válvulas de conformidad con la norma IEC 61508 (versión 2010 ruta 2H) certificadas con niveles de integridad: SIL 2 para HFT = 0

7. Funcionamiento en vacío hasta 10-2 mbar4. Amplia gama de operadores tipo pistón (32 - 50- 63 - 90 -125 mm de diámetro) giratorios 360°, para un rendimiento máximo a diferentes presiones piloto mínimas

GENERAL

1. Presión máxima permitida:  16 bar

2. Rango de temperatura ambiente: -10°C a +60°C

3. Máx. presión piloto: 10 bar

4. Fluido piloto: aire o agua filtrados (1)

5. Temperatura del fluido piloto: -10°C a +60°C

6. Viscosidad máxima: 600 cSt (mm2/s)

Opciones y accesorios

1. Caja de señalización o unidad de señalización compacta

2.  Placa adaptadora para piloto de montaje en plataforma NAMUR (solo operadores de 63-90-125 mm)

3. Dispositivo de seguridad manual

4.  Aplicaciones de vacío hasta 1,33 10-3 mbar

5. Versiones ATEX 2014/34/EU para atmósferas potencialmente explosivas (www.asco.com)

6. Servicio de oxígeno (excepto DN 65), presión limitada a 15 bar, temperatura limitada a + 60 ° C

7. Tratamiento de pasivación NET-INOX sobre cuerpo de válvula de acero inoxidable

8. Indicador óptico de posición en operadores de 32-50 mm, función NC

9. Limitador de carrera para apertura

10. Otras conexiones de tubería están disponibles a pedido

INSTALACIÓN

1. Las válvulas se pueden montar en cualquier posición sin afectar la operación

2. Compatible con ASTM 1, 2 y 3 aceites

3. Verifique el rango de temperatura del cuerpo de la válvula y las válvulas piloto solenoides para su idoneidad. Para la probabilidad de falla, contáctenos

4. Las conexiones de la tubería (G*) tienen un hilo de combinación estándar de acuerdo con ISO 228/1 e ISO 7/1

5. Las instrucciones de instalación/mantenimiento se incluyen con cada válvula

Dimensión

E290A792 Válvula de asiento de ángulo operado por presión.pdf
